HSCE_CFG
La instrucción HSCE_CFG se emplea para configurar el contador de alta velocidad.
Idiomas compatibles: Diagrama de bloque de funciones, diagrama de lógica de escalera y texto estructurado.
Esta instrucción se aplica a los controladores L20E, L50E y L70E.
HSCE_CFG
Parámetro | Tipo de parámetro | Tipo de datos | Descripción |
|---|---|---|---|
Execute | Entrada | BOOL | El flanco ascendente inicia la configuración de HSC (Habilitar HSCE debería ser igual a FALSO). Un flanco descendente borrará todo el valor de salida. |
Channel | Entrada | HSCE_CHANNEL | El canal HSCE. |
InitAccumulator | Entrada | LINT | Valor inicial acumulador. |
OFSetting | Entrada | LINT | Valor de límite de desbordamiento de contador. |
UFSetting | Entrada | LINT | Valor de límite de subdesbordamiento de contador. |
HPSetting | Entrada | LINT | Valor de preajuste alto (HP) de HSCE. |
LPSetting | Entrada | LINT | Valor de preajuste bajo (LP) de HSCE. |
PLS_Offset | Entrada | USINT | Offset para comenzar en la matriz de datos PLS. |
OutputMask | Entrada | UDINT | Máscara de salida para la funcionalidad del interruptor programable de límite (PLS). |
HPOutput | Entrada | UDINT | Estado de salidas de preajuste alto. |
LPOutput | Entrada | UDINT | Estado de salidas de preajuste bajo. |
Done | Salida | BOOL | Acción de configuración de HSC (iniciada por instrucción) correcta. |
Error | Salida | BOOL | Indica que se ha producido un error. |
Ejemplos de HSCE_CGF

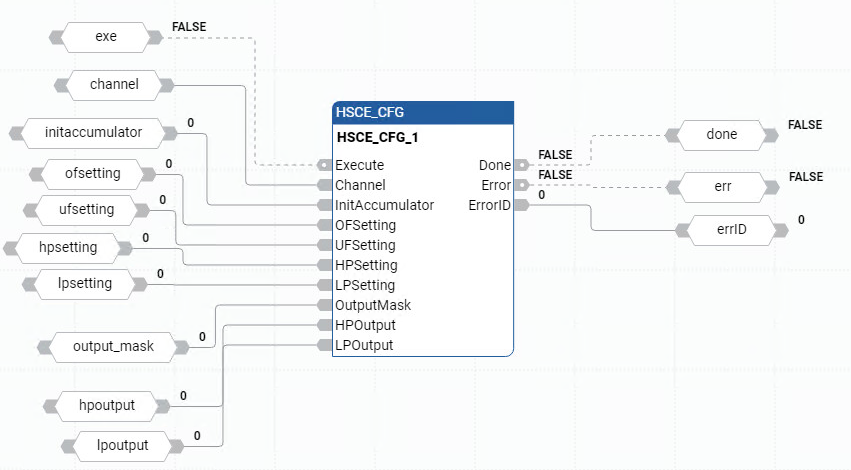

Ejemplo de diagrama de bloque de funciones HSCE_CGF

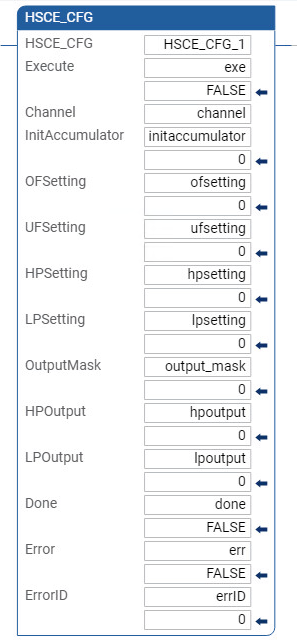

Ejemplo de diagrama de lógica de escalera HSCE_CGF

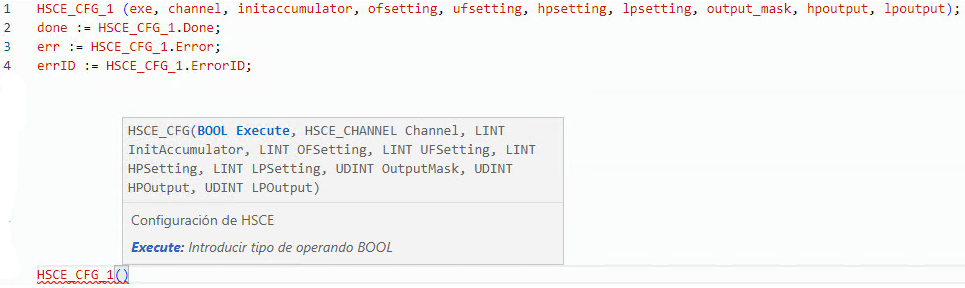

Ejemplo de texto estructurado HSCE_CGF
