HSCE

La instrucción HSCE se emplea para controlar y leer el contador HSC.

Idiomas compatibles: Diagrama de bloque de funciones, diagrama de lógica de escalera y texto estructurado.

Esta instrucción se aplica a los controladores L20E, L50E y L70E.

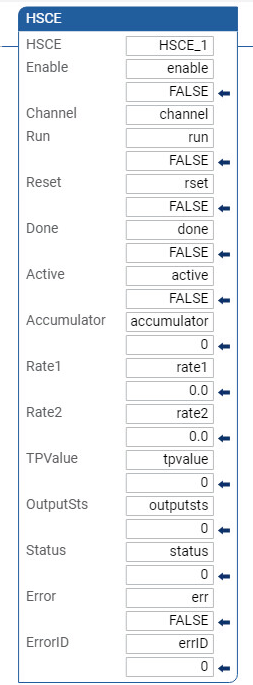

Parámetros de HSCE
Parámetro	Tipo de parámetro	Tipo de datos	Descripción
Enable	Entrada	BOOL	CIERTO: El HSCE inicia el bloque de funciones y el módulo enchufable HSC. Acumulador = InitAcc. El estado del HSCE se restablecerá. Rate1 = 0, Rate2 = 0. FALSO: El acumulador se actualiza leyendo desde el módulo enchufable. Hecho, activo, error = FALSO cuando IDError = 0, Rate1, Rate2 = 0.
Channel	Entrada	HSCE_CHANNEL	El canal HSCE.
Run	Entrada	BOOL	Para que HSCE cuente el estado operativo. CIERTO: HSCE cuenta los pulsos. FALSO: HSCE detiene el recuento.
Reset	Entrada	BOOL	CIERTO: Todas las salidas se borran y el acumulador. Rate1 y Rate2 también se ponen a 0. Estado del módulo enchufable HSC borrado. La prioridad de la entrada de Reset es mayor que la de la entrada de Run.
Done	Salida	BOOL	CIERTO: Cuando HSCE Enable es CIERTO y no se detectan errores. FALSO: Cuando HSCE Enable es CIERTO pero Run es FALSO.
Active	Salida	BOOL	CIERTO: Cuando HSCE Enable es CIERTO, Done es CIERTO y Run es FALSO. FALSO: Cuando HSCE Enable es CIERTO pero Run es FALSO.
Rate1	Salida	REAL	Velocidad de pulso actual en unidad de usuario por segundo (por método de pulso).
Rate2	Salida	REAL	Velocidad de pulso actual en unidad de usuario por segundo (método cíclico).
TPValue	Salida	LINT	Captura del valor del acumulador cuando se activa el sensor de contacto.
OutputSts	Salida	UINT	El estado de salida físico y virtual del módulo enchufable HSC, solo aplicable para el contador HSC 0. Bit 0: Salida 0 (estado de salida física) Bit de 1 a 15: Salida 1 a salida 15 (estado de salida virtual)
Status	Salida	UINT	Información de estado de HSC.
Error	Salida	BOOL	Indica que se ha producido un error.
ErrorID	Salida	UINT	Cuando se produce un error, ErrorID contiene los códigos de error.

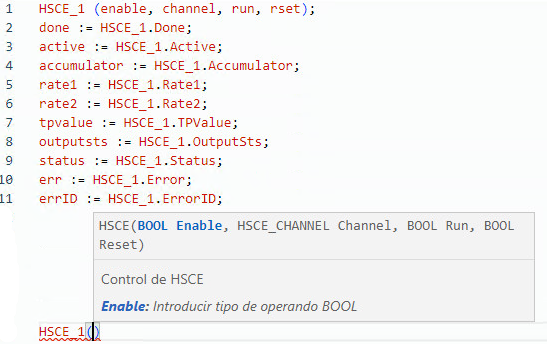

Ejemplos de HSCE

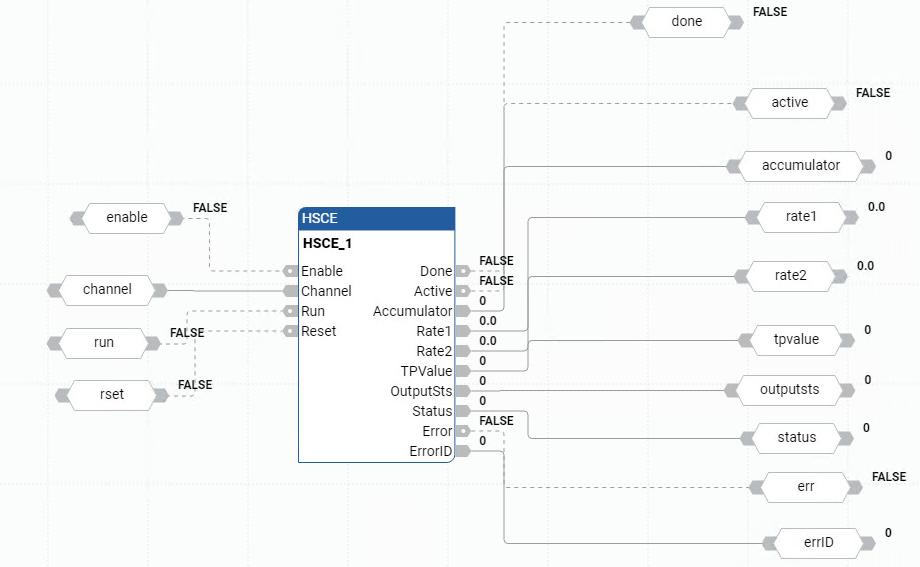

Ejemplo de diagrama de bloque de funciones HSCE

Ejemplo de diagrama de lógica de escalera HSCE
