SHL (desplaza hacia la izquierda)

Con números enteros de 32 bits, la instrucción SHL desplaza los enteros hacia la izquierda y coloca un 0 en el bit menos significativo.

Idiomas compatibles: Diagrama de bloque de funciones, diagrama de lógica de escalera y texto estructurado.

Esta instrucción se aplica a los controladores Micro810, L20E, L50E y L70E.

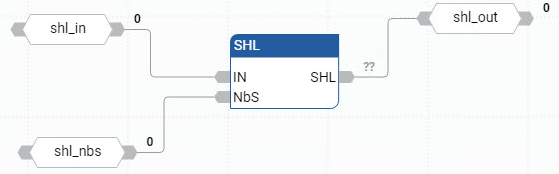

SHL

Parámetros de SHL
Parámetro	Tipo de parámetro	Tipo de datos	Descripción
EN	Entrada	BOOL	Cuando se establece como cierto, la instrucción está habilitada. CIERTO: Ejecuta el cálculo actual. FALSO: No hay cómputo. Se aplica a programas de diagrama de lógica de escalera.
IN	Entrada	DINT	Cualquier valor entero.
NbS	Entrada	DINT	Número de desplazamientos de 1 bit (en el conjunto [1..31]).
SHL	Salida	DINT	Valor desplazado hacia la izquierda. No tiene ningún efecto si NbS <= 0. Si el valor es 0, reemplaza al bit menos significativo.
ENO	Salida	BOOL	Habilita la salida. Se aplica a programas de diagrama de lógica de escalera.

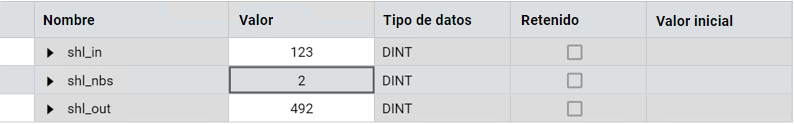

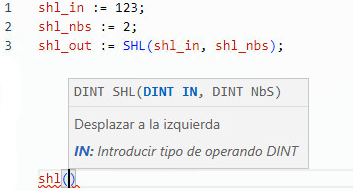

Ejemplos de SHL

(* ST Equivalence: *)
result := SHL (register,1);
(* register = 2#0100_1101_0011_0101 *)
(* result = 2#1001_1010_0110_1010 *)
