RTO (temporizador retentivo, activación con retraso)

La instrucción RTO aumenta un temporizador interno si la entrada está activa, pero no restablece el temporizador interno si la entrada cambia a inactiva.

Detalles de la operación:

Para controladores Micro810 o L20E, el temporizador interno de RTO no persiste en una desconexión y conexión de forma predeterminada. Para hacer que el temporizador interno persista, establezca el parámetro de configuración Retenido en Cierto.

Para controladores L50E, el temporizador interno de RTO persiste en una desconexión y conexión.

Idiomas compatibles: Diagrama de bloque de funciones, diagrama de lógica de escalera y texto estructurado.

Esta instrucción se aplica a los controladores Micro810, L20E, L50E y L70E.

Parámetro de RTO
Parámetro	Tipo de parámetro	Tipo de datos	Descripción
IN	Entrada	BOOL	Control de entrada. CIERTO: Flanco ascendente, comienza a aumentar el temporizador interno. FALSO: Flanco descendente, se detiene y no se restablece el temporizador interno.
RST	Entrada	BOOL	CIERTO: Flanco ascendente, restablece el temporizador interno. FALSO: No restablece el temporizador interno.
PT	Entrada	TIME	Tiempo de retraso programado máximo. PTO se define utilizando el tipo de datos de tiempo.
Q	Salida	BOOL	CIERTO: Ha transcurrido el tiempo de retardo programado. FALSO: No ha transcurrido el tiempo de retardo programado.
ET	Salida	TIME	Tiempo actual transcurrido. Los valores van desde 0 ms hasta 1193h2m47s294ms. ET se define utilizando el tipo de datos de tiempo.

Ejemplos de RTO

Ejemplo de diagrama de temporización de RTO

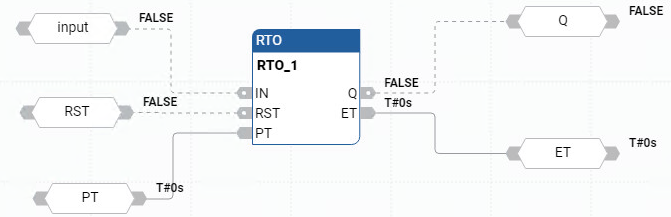

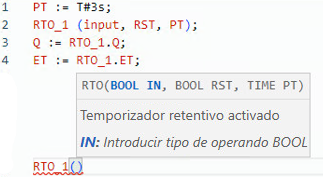

Ejemplo de diagrama de bloque de funciones RTO

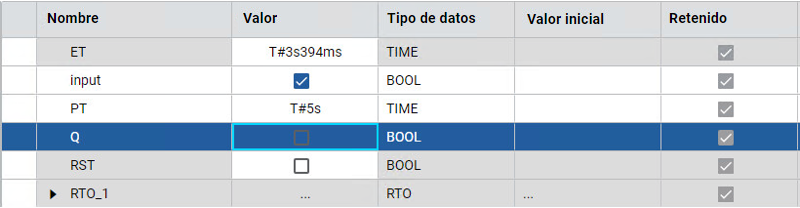

Ejemplo de diagrama de lógica de escalera RTO

Instrucciones del temporizador/contador
