CTU (recuento ascendente)

La instrucción CTU cuenta (enteros) de forma ascendente desde 0 hasta un valor concreto, de uno en uno.

Idiomas compatibles: Diagrama de bloque de funciones, diagrama de lógica de escalera y texto estructurado.

Esta instrucción se aplica a los controladores Micro810, L20E, L50E y L70E.

Parámetros de CTU
Parámetro	Tipo de parámetro	Tipo de datos	Descripción
CU	Entrada	BOOL	Recuento ascendente. CIERTO: Flanco ascendente detectado, el recuento ascendente se realiza en incrementos de uno. FALSO: Flanco descendente detectado, retiene el valor del contador en el mismo valor.
RESET	Entrada	BOOL	Reset comprueba el valor de PV respecto al valor de recuento ascendente. CIERTO: Establece el valor de CV a cero. FALSO: Continua incrementando el recuento ascendente de uno en uno.
PV	Entrada	DINT	Valor máximo programado del contador.
Q	Salida	BOOL	Indica si la instrucción del recuento ascendente ha resultado en un número mayor o igual al valor máximo del contador. CIERTO: Resultado del contador => PV (condición de desbordamiento). FALSO: Resultado del contador < PV
CV	Salida	DINT	Resultado del contador actual.

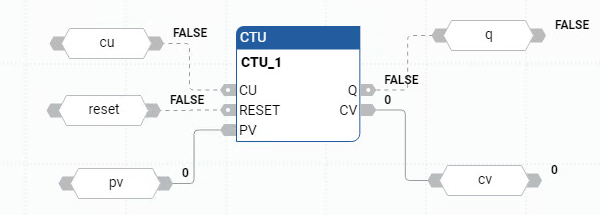

Ejemplo de diagrama de bloque de funciones CTU

Ejemplo de diagrama de lógica de escalera CTU

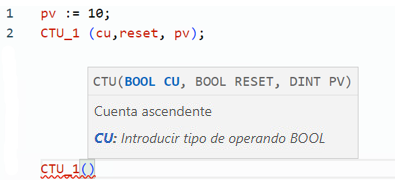

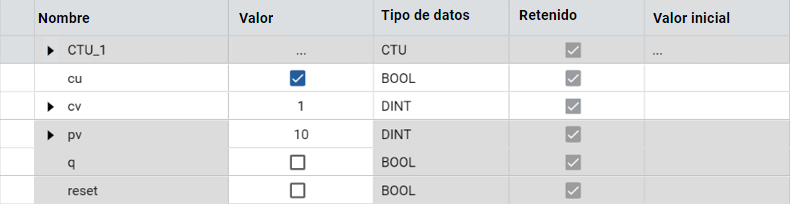

(* ST Equivalence: CTU1 is an instance of CTU block*)

CTU1(trigger,NOT(auto_mode),100);

overflow := CTU1.Q;

result := CTU1.CV;
