CTD (recuento descendente)

La instrucción CTD cuenta enteros de forma descendente desde un valor concreto hasta 0, de uno en uno.

Idiomas compatibles: Diagrama de bloque de funciones, diagrama de lógica de escalera y texto estructurado.

Esta instrucción se aplica a los controladores Micro810, L20E, L50E y L70E.

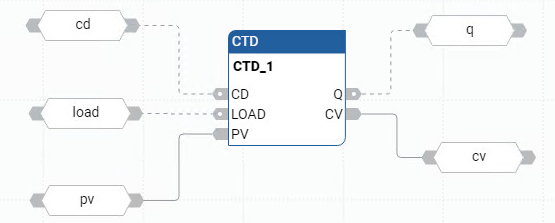

Parámetros de CTD
Parámetro	Tipo de parámetro	Tipo de datos	Descripción
CD	Entrada	BOOL	Recuento descendente. CIERTO: Flanco ascendente detectado, la cuenta descendente se realiza en incrementos de uno. FALSO: Flanco descendente detectado, retiene el valor del contador en el mismo valor.
LOAD	Entrada	BOOL	Carga comprueba el valor de PV respecto al valor de recuento descendente. CIERTO: Establece el CV = PV. FALSO: Continua incrementando la cuenta descendente de uno en uno.
PV	Entrada	DINT	Valor máximo programado del contador.
Q	Salida	BOOL	Indica si la instrucción del recuento descendente ha resultado en un número menor o igual al valor máximo del contador. CIERTO: Resultado del contador <= 0 (condición de subdesbordamiento). FALSO: Resultado del contador > 0.
CV	Salida	DINT	Valor de contador actual.

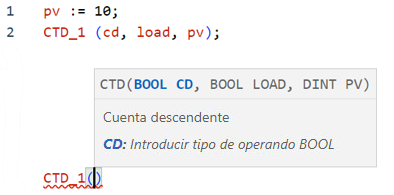

Ejemplos de CTD

(*ST Equivalence: CTD1 is an instance of block *)

CTD1(trigger,load_cmd,100);

underflow := CTD1.Q;

result := CTD1.CV;
