LT (<)
La instrucción LT compara los valores de entrada entero, real, temporal, fecha y cadena para determinar si el primero es menor que el segundo.
Idiomas compatibles: Diagrama de bloque de funciones, diagrama de lógica de escalera y texto estructurado.
Esta instrucción se aplica a los controladores Micro810, L20E, L50E y L70E.
LT
Parámetro | Tipo de parámetro | Tipo de datos | Descripción | |
|---|---|---|---|---|
EN | Entrada | BOOL | Habilitar instrucción.
Solo se aplica a programas de diagrama de lógica de escalera. | |
i1 | Entrada | SINT USINT BYTE INT UINT WORD DINT UDINT DWORD | LINT ULINT LWORD REAL LREAL TIME DATE STRING | Todas las entradas deben ser del mismo tipo de datos. |
i2 | Entrada | SINT USINT BYTE INT UINT WORD DINT UDINT DWORD | LINT ULINT LWORD REAL LREAL TIME DATE STRING | |
o1 | Salida | BOOL | CIERTO si i1 < i2. | |
Ejemplos de LT

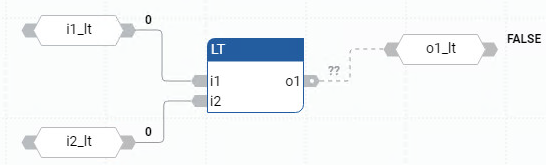

Ejemplo de programa de diagrama de bloque de funciones LT
Ejemplo de programa de diagrama de lógica de escalera LT
(* ST Equivalence: *)aresult := (10 < 25); (* aresult is TRUE *)mresult := ('z' < 'B'); (* mresult is FALSE *)
(* Equivalencia de IL: *)
LD | 10 |
LT | 25 |
ST | aresult |
LD | 'z' |
LT | 'B' |
ST | mresult |
