LÍMITE (prueba límite)

La instrucción LIMIT limita los valores de entero a un intervalo concreto. Los valores enteros entre el mínimo y el máximo no se modifican. Los valores enteros mayores que el máximo se sustituyen por el valor máximo. Los valores enteros menores que el mínimo se sustituyen por el valor mínimo.

Idiomas compatibles: Diagrama de bloque de funciones, diagrama de lógica de escalera y texto estructurado.

Esta instrucción se aplica a los controladores Micro810, L20E, L50E y L70E.

Parámetros de LIMIT
Parámetro	Tipo de parámetro	Tipo de datos	Descripción
EN	Entrada	BOOL	Habilitar función. CIERTO: Ejecuta el cálculo LIMIT actual. FALSO: No hay cómputo. Se aplica a programas de diagrama de lógica de escalera.
MIN	Entrada	DINT	Valor mínimo admitido.
IN	Entrada	DINT	Cualquier valor de entero con signo.
MAX	Entrada	DINT	Valor máximo admitido.
LIMIT	Salida	DINT	Valor de entrada ligado al intervalo admitido.
ENO	Salida	BOOL	Habilita la salida. Se aplica a programas de diagrama de lógica de escalera.

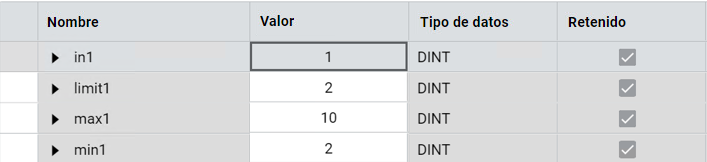

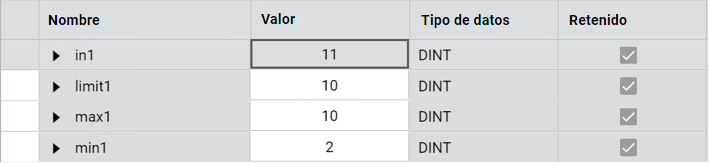

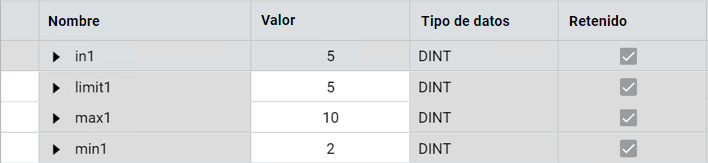

Ejemplos de LIMIT

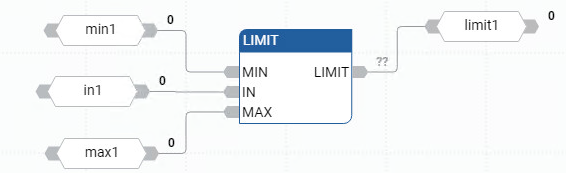

Ejemplo de diagrama de bloque de funciones LIMIT

Ejemplo de diagrama de lógica de escalera LIMIT

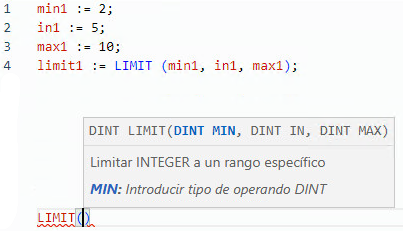

(* ST Equivalence: *)

new_value := LIMIT (min_value, value, max_value);

(* bounds the value to the [min_value..max_value] set *)
