Vista Channel

Utilice la vista Channel para llevar a cabo las siguientes tareas:
  • Configurar los parámetros de comunicación de cada canal.
  • Configurar los parámetros de canal en ASCII genérico.
  • Configure los parámetros de canal Modbus maestro/esclavo.

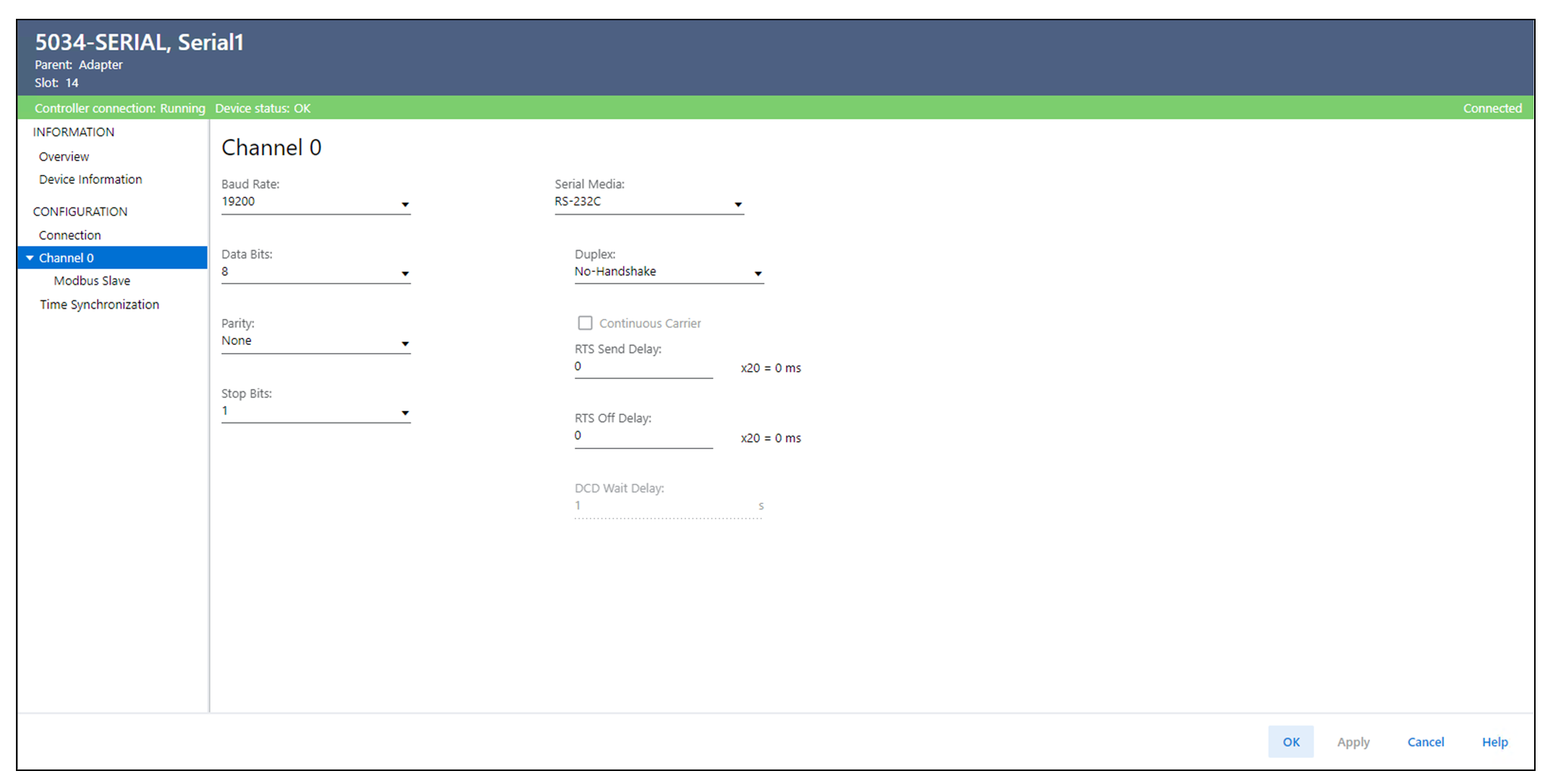

Vista Channel
Parámetros de vista Channel
Parámetro
Definición
Elecciones disponibles
Baud Rate
Especifica la velocidad de comunicación del puerto serial.
  • 9600
  • 1200
  • 2400
  • 4800
  • 19200 (predeterminado)
  • 38400
  • 57600
  • 115200
Data Bits
Especifica el número de bits de datos por carácter.
  • 7 bits
  • 8 bits (predeterminado)
Parity
Especifica la paridad de los datos transmitidos para verificar la integridad de los datos.
  • None (predeterminado)
  • Even
  • Odd
Stop Bits
Especifica el número de bits de paro para cada valor de datos enviado.
  • 1 (predeterminado)
  • 2
Serial Media
Determina si el medio físico conectado al puerto serial del canal es RS-232C, RS-422 o RS-485.
  • RS-232C (predeterminado)
  • RS-422
  • RS-485
Duplex
Especifica el handshaking utilizado por el canal.
CONSEJO: Full Duplex y Half Duplex solo están disponibles cuando el medio físico serial está establecido en RS-232C.
  • No Handshake (predeterminado)
  • Full-duplex
  • Half-duplex
Continuous Carrier
Determina si se transmite una frecuencia portadora incluso cuando no se envían datos.
Seleccione la casilla de selección para usar portadora continua con comunicación half-duplex.
CONSEJO: Esta casilla de selección solo está disponible cuando Duplex se establece en Half Duplex.
–
RTS Send Delay
Especifica el retardo (en 20 ms) entre el momento en que se activa la señal RTS (alto) y el momento en que se envían los datos.
CONSEJO: Este parámetro está disponible para establecer el tiempo de retardo solo cuando el medio físico serial se establece en RS-232C.
0...32,767
(Valor predeterminado = 0)
RTS Off Delay
Especifica el retardo (en 20 ms) entre el momento en que se envía el último carácter y cuando la señal RTS se desactiva (baja).
CONSEJO: Este parámetro está disponible para establecer el tiempo de retardo solo cuando el medio físico serial se establece en RS-232C.
0...32,767
(Valor predeterminado = 0)
DCD Wait Delay
Muestra el número de segundos que Data Carrier Detect (DCD) espera hasta que se desactive antes de descartar el paquete.
0...255
(El valor predeterminado es 1)
