Vista Windowxx
La categoría Windowxx muestra una configuración de ventanas del módulo.

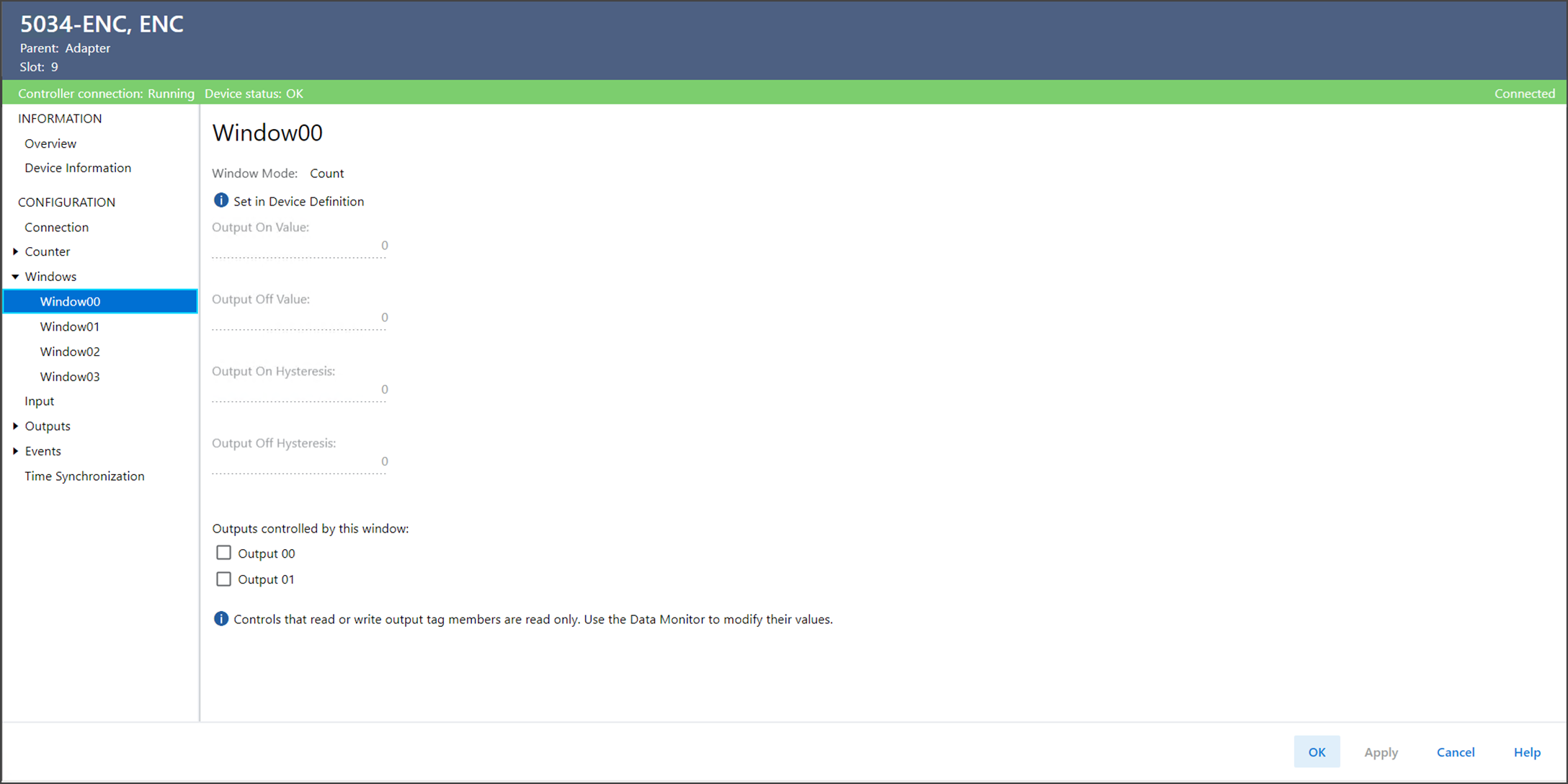

Ejemplo de vista Windowxx
La vista Windowxx incluye estos parámetros:
Parámetro | Descripción |
|---|---|
Window Mode | Muestra el modo para el que está configurada la ventana. |
Output On Value | Muestra el valor que define un lado de los umbrales de ventana. Las salidas (si están vinculadas a la ventana) y el estado del interruptor del tag I.Windowxx.InWindow cambian en este umbral según el diagrama. |
Output Off Value | |
Output On Hysteresis | Muestra el offset negativo respecto al valor de salida activada para aplicar histéresis. |
Output Off Hysteresis | Muestra el offset negativo respecto al valor de salida desactivada para aplicar histéresis. |
Outputs Controlled by this Window Output00 | Determina si esta ventana controla la salida indicada. |
Outputs Controlled by this Window Output01 | Determina si esta ventana controla la salida indicada. |
