Definición del dispositivo

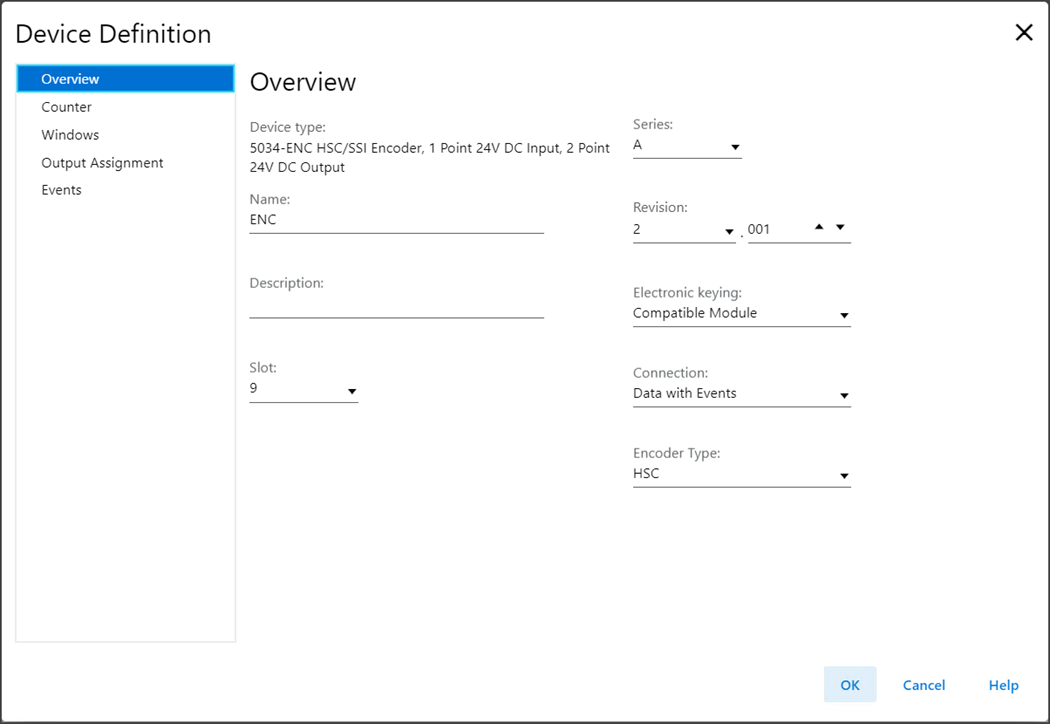

Vista Device Definition – Overview

Utilice la vista Overview del diálogo Device Definition para definir un dispositivo o para cambiar la definición del dispositivo.

Overview incluye estos parámetros:

Parámetros de Overview
Parámetro	Definición	Elecciones disponibles
Device Type	Muestra el número de catálogo y el tipo de dispositivo.	Específico del dispositivo
Name	Introduzca un nombre de dispositivo compatible con la norma IEC 61131. Si se introduce un carácter no válido en este campo o si el nombre tiene más de 40 caracteres, el software lo ignorará.	Todos los valores válidos
Description	Introduzca la descripción del dispositivo.	Todos los valores válidos
Slot	Especifique el número de ranura donde se encuentra el dispositivo. Solo las ranuras entre 1 y el número máximo de dispositivos de E/S son válidas dependiendo de la plataforma. Cuando se crea el dispositivo, el número de ranura cambia de manera predeterminada a la posición de la primera ranura disponible. Cuando se cambia el controlador a uno que acepta un número máximo de E/S más pequeño, es posible que el valor de la ranura actual no sea válido.	1…32
Series	Especifica la serie del dispositivo.	Específico del dispositivo
Revision	Especifica las revisiones mayor y menor del dispositivo. El rango válido para la revisión menor es de 1…255.	Específico del dispositivo
Electronic Keying	Define la codificación electrónica usada para el dispositivo. La codificación electrónica compara el dispositivo definido en el proyecto con el dispositivo instalado. Si falla la codificación, se genera un fallo. ATENCIÓN: Tenga cuidado al utilizar Disable Keying. Si se usa de forma incorrecta, esta opción puede ocasionar lesiones personales o la muerte, daños materiales o pérdidas económicas. Le recomendamos encarecidamente que no use la opción Disable Keying. Si utiliza Disable Keying, deberá asumir total responsabilidad por la determinación de si el dispositivo que se va a utilizar puede satisfacer los requisitos funcionales de la aplicación. Para obtener información más detallada sobre la codificación electrónica, consulte el documento Electronic Keying in Logix 5000 Control Systems Application Technique, publicación LOGIX-AT001.	Exact Match Compatible Module Disable Keying
Connection	Especifique el tipo de datos transferidos entre el dispositivo y el controlador. Para la opción Listen Only, el controlador y el dispositivo establecen comunicación sin que el controlador envíe datos de configuración ni de salida al dispositivo. Se establece una conexión de datos de entrada completa, pero depende de la conexión entre el controlador propietario y el dispositivo.	Data Listen Only Data Data with Events Listen Only Data with Events
Encoder Type	Especifique el tipo de encoder en el cual funciona el módulo.	HSC SSI

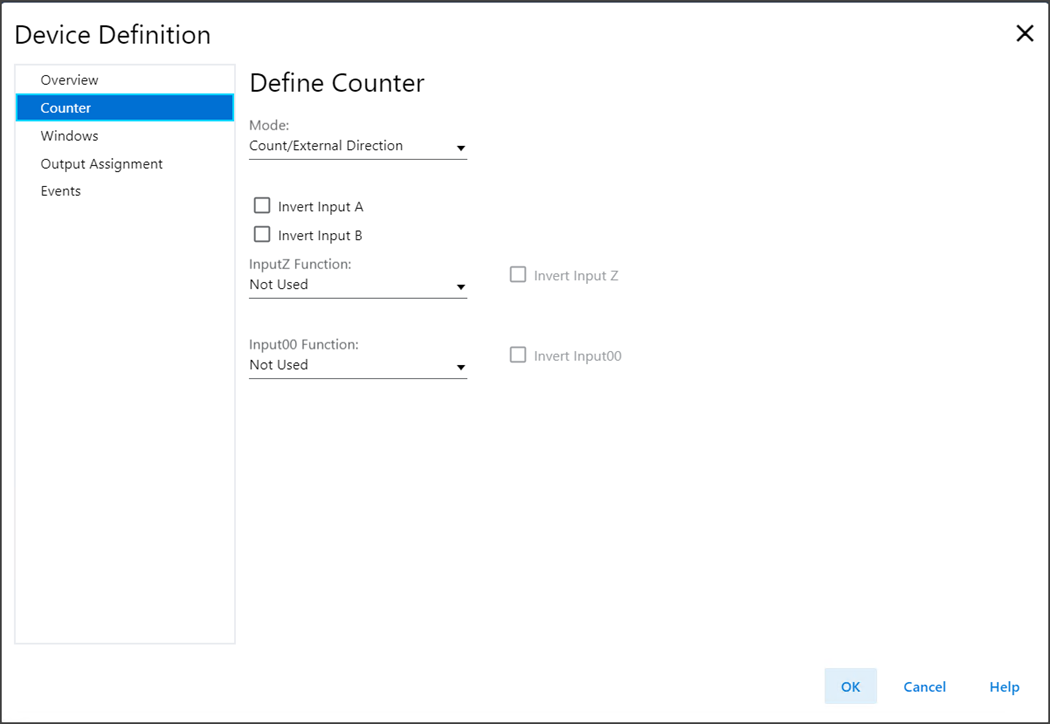

Vista Device Definition – Define Counter

Use la vista Define Counter para definir los parámetros del contador cuando el tipo de encoder se configura como HSC.

Define Counter incluye estos parámetros:

Define Counter – Parámetros
Parámetro	Definición	Elecciones disponibles
Mode	Define el modo en el que funciona el contador.	Count/External Direction Count/Internal Direction Up/Down Pulses Quadrature X1 Quadrature X2 Quadrature X4
Invert Input A	Determina si se debe invertir la Entrada A. Este parámetro solo está disponible cuando el modo de contador se configura como conteo/dirección externa, conteo/dirección interna o impulsos ascendentes/descendentes.	Desmarcado – No invertir la entrada. Seleccionado – Invertir la entrada.
Invert Input B	Determina si se debe invertir la Entrada B. Este parámetro solo está disponible cuando el modo de contador se configura como conteo/dirección externa, conteo/dirección interna o impulsos ascendentes/descendentes.	Desmarcado – No invertir la entrada. Seleccionado – Invertir la entrada.
Invert Input A, B	Determina si se debe invertir la Entrada AB. Este parámetro solo está disponible cuando el modo de contador está configurado como Quadrature X1, Quadrature X2, o Quadrature X4.	Desmarcado – No invertir la entrada. Seleccionado – Invertir la entrada.
Input Z Function	Define la función para la Entrada Z. Cada función de contador (Restablecer, Almacenar, Cargar, Retener) solo puede ser activada por una entrada. Por ejemplo, si selecciona la función Entrada Z como “Restablecer” y “Retener”, las opciones que contienen “Restablecer” y “Retener” no están disponibles para seleccionar la función Entrada00. Si selecciona alguna opción para la función Entrada Z, la función Entrada00 se establece automáticamente en Not Used.	Not Used Hold Load Load, Hold Reset Reset, Hold Store Store, Hold Store, Load Store, Load, Hold Store, Reset Store, Reset, Hold
Invert Input Z	Determina si se debe invertir la Entrada Z.	Desmarcado – Un flanco ascendente en la Entrada Z activa las funciones del contador. Seleccionado – Un flanco descendente en la Entrada Z activa las funciones del contador.
Input00 Function	Define la función para Entrada00. Cada función de contador (Restablecer, Almacenar, Cargar, Retener) solo puede ser activada por una entrada. Por ejemplo, si selecciona la función Entrada Z como “Restablecer” y “Retener”, las opciones que contienen “Restablecer” y “Retener” no están disponibles para seleccionar la función Entrada00. Si selecciona alguna opción para la función Entrada Z, la función Entrada00 se establece automáticamente en Not Used.	Not Used Hold Load Load, Hold Reset Reset, Hold Store Store, Hold Store, Load Store, Load, Hold Store, Reset Store, Reset, Hold
Invert Input00	Determina si se debe invertir Entrada00.	Desmarcado – Un flanco ascendente en Entrada00 activa las funciones del contador. Seleccionado – Un flanco descendente en Entrada00 activa las funciones del contador.

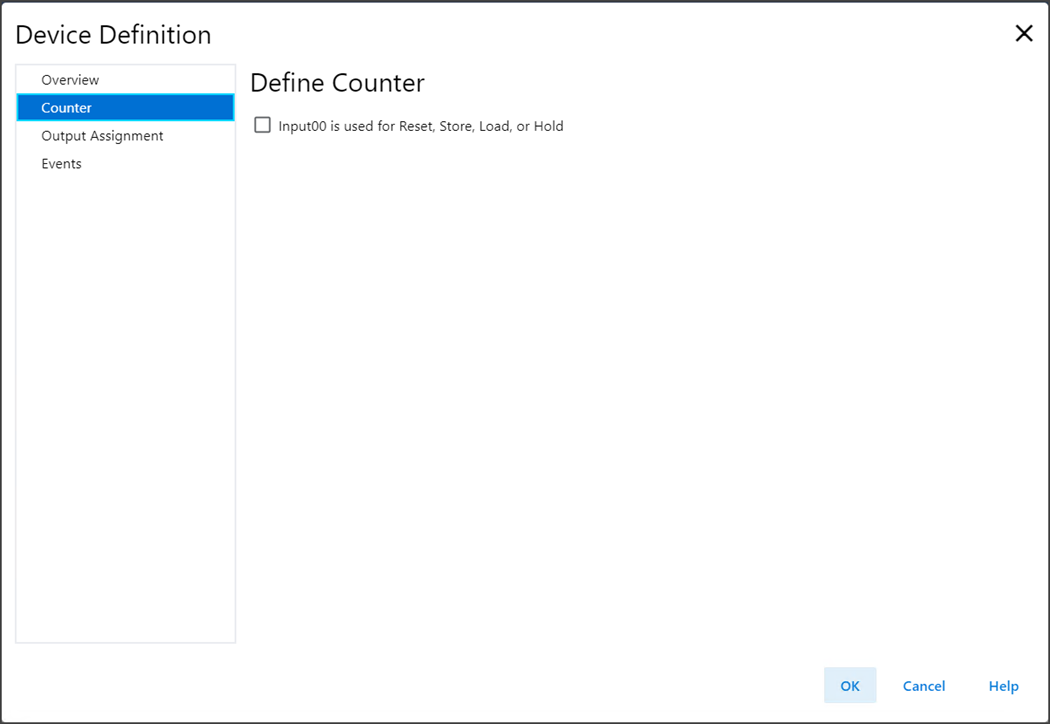

Vista Device Definition – Define Counter (solo recepción)

Use Define Counter para definir los parámetros del contador cuando el tipo de encoder se configura como HSC y la conexión se configura como Listen Only Data.

Define Counter (solo recepción) incluye estos parámetros:

Define Counter (solo recepción) – Parámetros
Parámetro	Definición	Elecciones disponibles
Input00 is used for Reset, Store, Load, or Hold	Determina si se utiliza Entrada00 para activar funciones de contador.	Desmarcado – No usar Entrada00 para restablecer, almacenar, cargar o retener Seleccionado – Usar Entrada00 para restablecer, almacenar, cargar o retener

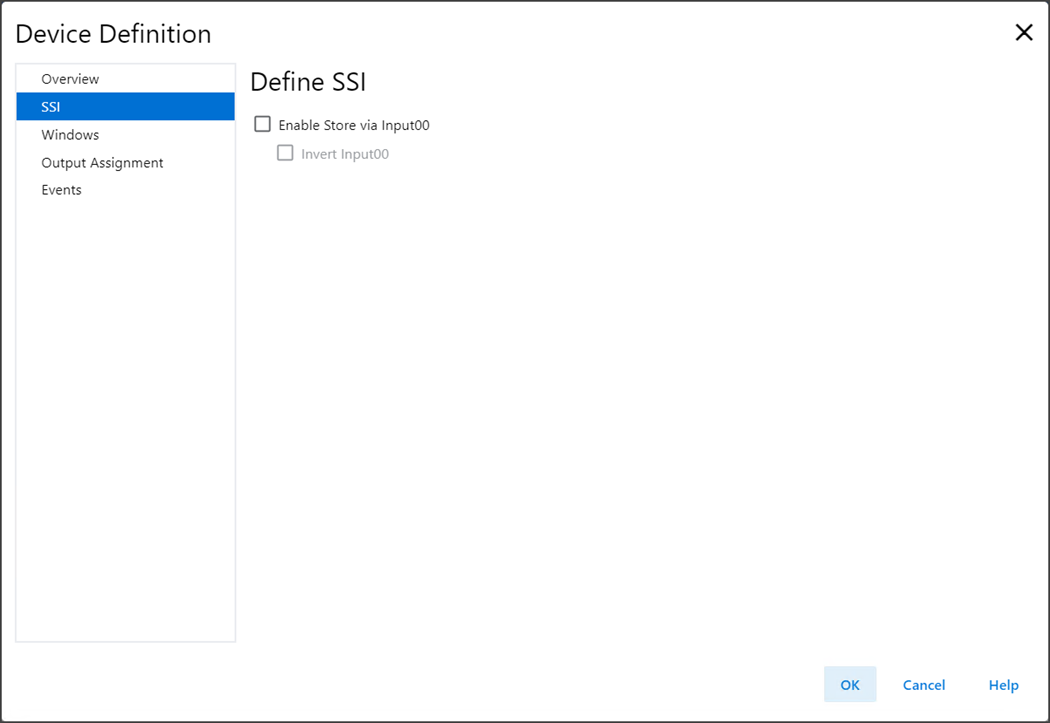

Vista Device Definition – Define SSI

Use la vista Define SSI para definir los parámetros de SSI cuando el tipo de encoder se configura como SSI.

Define SSI incluye estos parámetros:

Define SSI – Parámetros
Parámetro	Definición	Elecciones disponibles
Enable Store via Input00	Define si la función de almacenamiento se activa mediante Entrada00.	Desmarcado – La función de almacenamiento no se activa mediante Entrada00. Seleccionado – La función de almacenamiento se activa mediante Entrada00.
Invert Input00	Define si se debe invertir la entrada indicada.	Desmarcado – Un flanco ascendente en Entrada00 activa la función de almacenamiento. Seleccionado – Un flanco descendente en Entrada00 activa la función de almacenamiento.

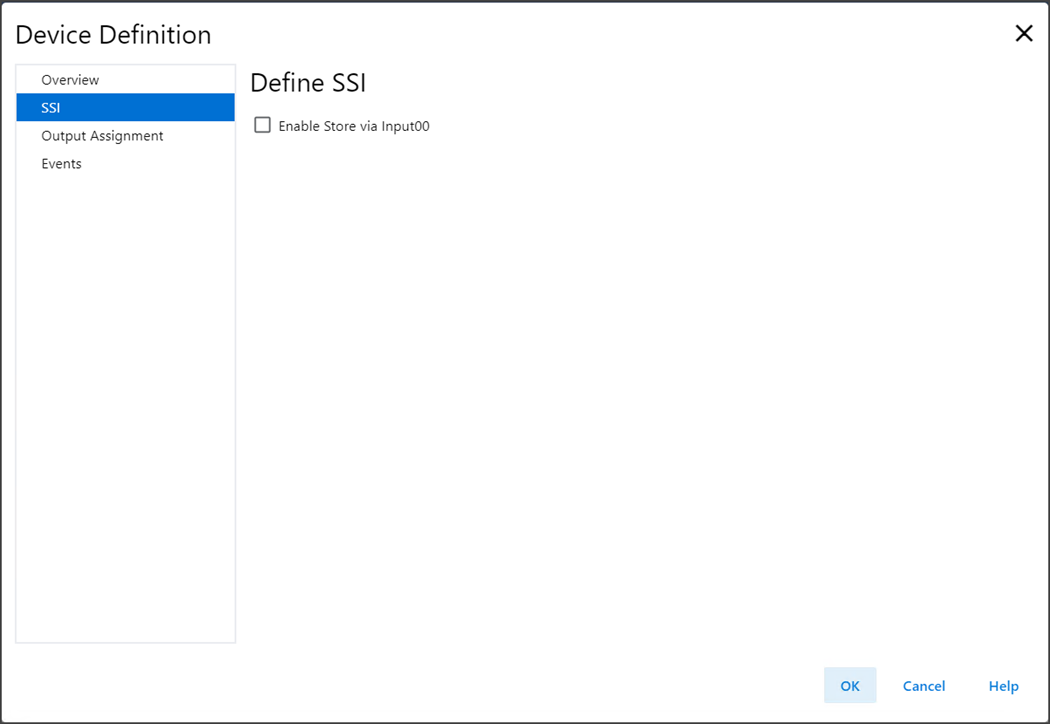

Vista Device Definition – Define SSI (solo recepción)

Utilice la vista Define SSI para definir los parámetros de SSI cuando el tipo de encoder se configura como SSI y la conexión se configura como Listen Only Data.

Define SSI (solo recepción) incluye estos parámetros:

Define SSI (solo recepción) – Parámetros
Parámetro	Definición	Elecciones disponibles
Enable Store via Input00	Define si la función de almacenamiento se activa mediante Entrada00.	Desmarcado – La función de almacenamiento no se activa mediante Entrada00. Seleccionado – La función de almacenamiento se activa mediante Entrada00.

Vista Device Definition – Define Windows

Utilice la vista Define Windows para definir los parámetros de Windows.

Esta vista no está disponible cuando la conexión se ha configurado como Listen Only Data.

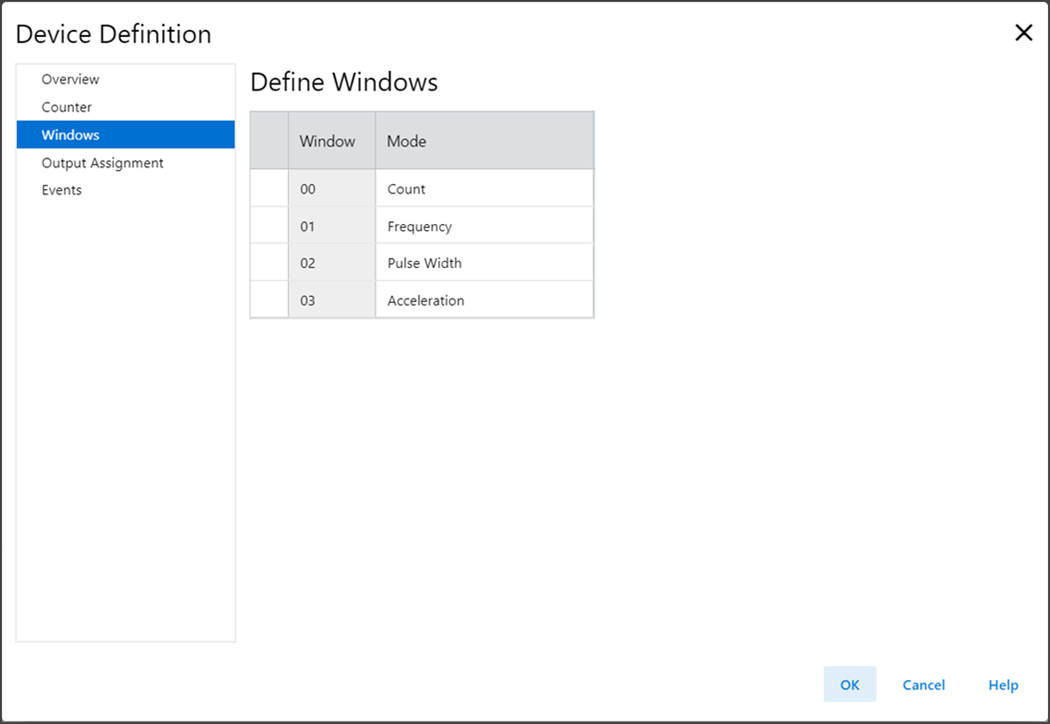

Definición de dispositivo – Ejemplo de Define Windows

Define Windows incluye estos parámetros:

Define Windows – Parámetros
Parámetro	Definición	Elecciones disponibles
Window	La ventana a la que se aplica esta configuración	0…3
Mode	Define el contador o la variable SSI en la que debe funcionar la ventana.	Opciones para el modo HSC: Count Scaled Count Frequency Scaled Frequency Average Frequency Scaled Average Frequency Pulse Width Average Pulse Width Acceleration Average Acceleration Scaled Acceleration Scaled Average Acceleration Opciones para el modo SSI: Data

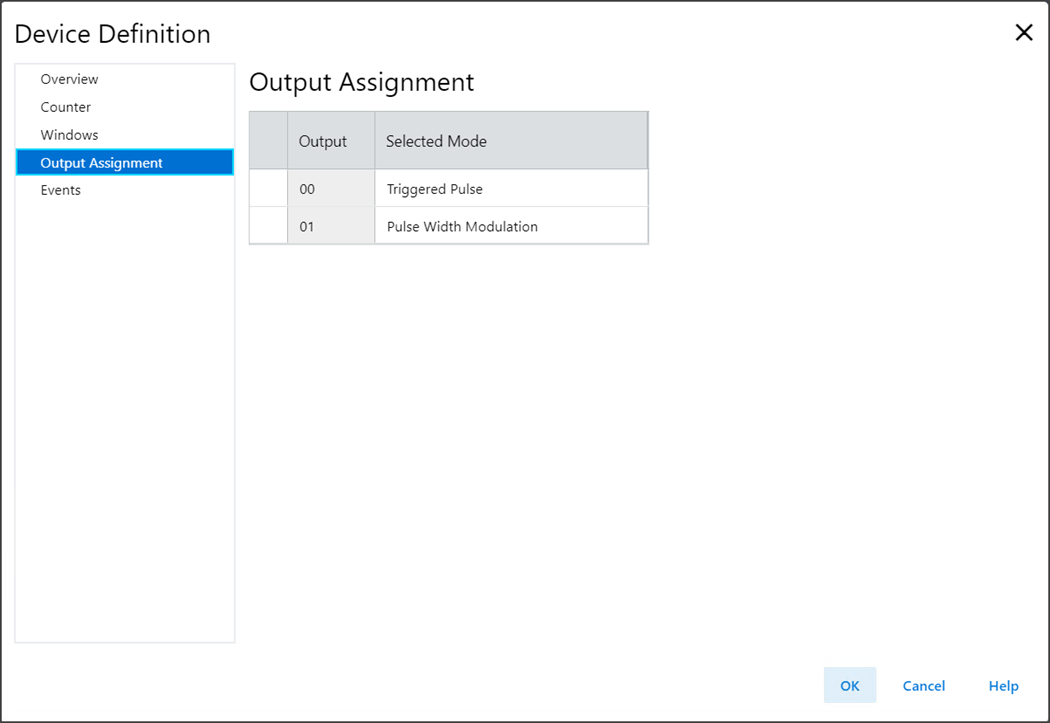

Vista Device Definition – Output Assignments

Utilice la vista Output Assignments para definir el modo de funcionamiento de las salidas.

Output Assignments incluye estos parámetros:

Output Assignments – Parámetros
Parámetro	Definición	Elecciones disponibles
Output	La salida a la que se aplica esta configuración.	0…1
Selected Mode	Define el modo en el que funciona la salida.	Disabled Controlled by Window Pulse Width Modulation Triggered Pulse

Vista Device Definition – Events

Utilice la vista Events para definir los parámetros de eventos.

Esta vista no está disponible cuando la conexión se configura como datos o como datos de solo recepción.

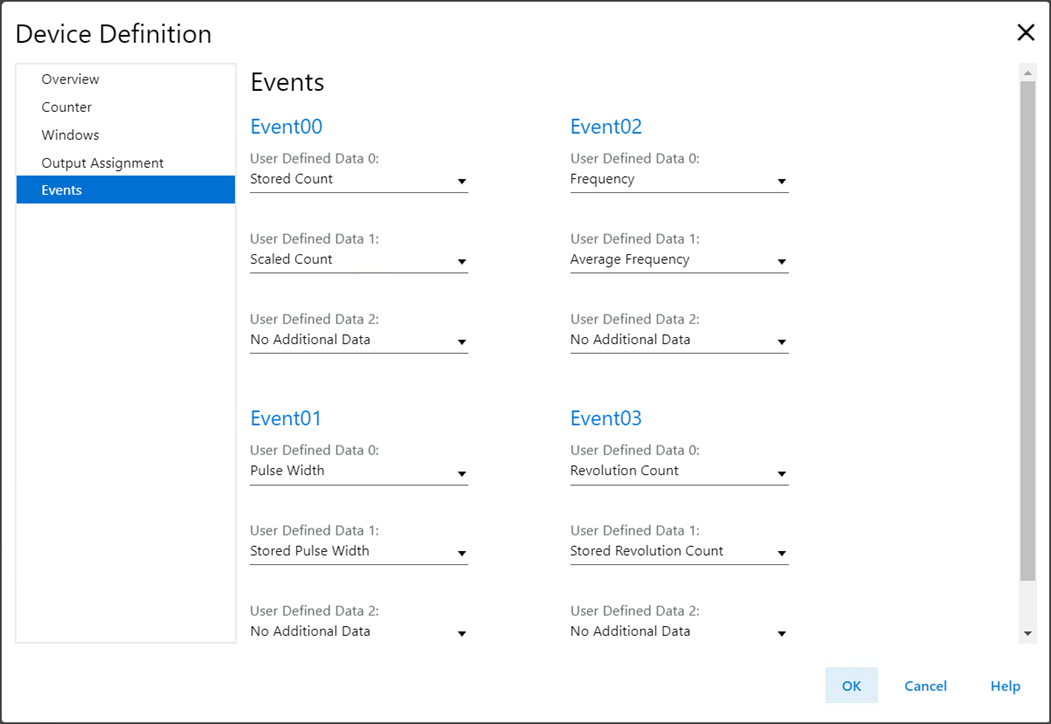

Ejemplo de vista Device Definition – Events

Los eventos incluyen estos parámetros:

Events – Parámetros
Parámetro	Definición	Elecciones disponibles
Eventxx – User Defined Data x	Asocia instancias de datos definidos por el usuario con eventos, Events, en el módulo. Se pueden elegir hasta tres instancias para cada evento.	Cuando el tipo de encoder se configura como HSC: No Additional Data Stored Count Scaled Count Scaled Stored Count Frequency Average Frequency Stored Frequency Scaled Frequency Scaled Average Frequency Scaled Stored Frequency Pulse Width Average Pulse Width Stored Pulse Width Acceleration Average Acceleration Count Revolution Count Stored Revolution Count Stored Acceleration Scaled Acceleration Scaled Stored Acceleration Scaled Average Acceleration Cuando el tipo de encoder se configura como SSI: No Additional Data Data Stored Data Raw Data Stored Raw Data
