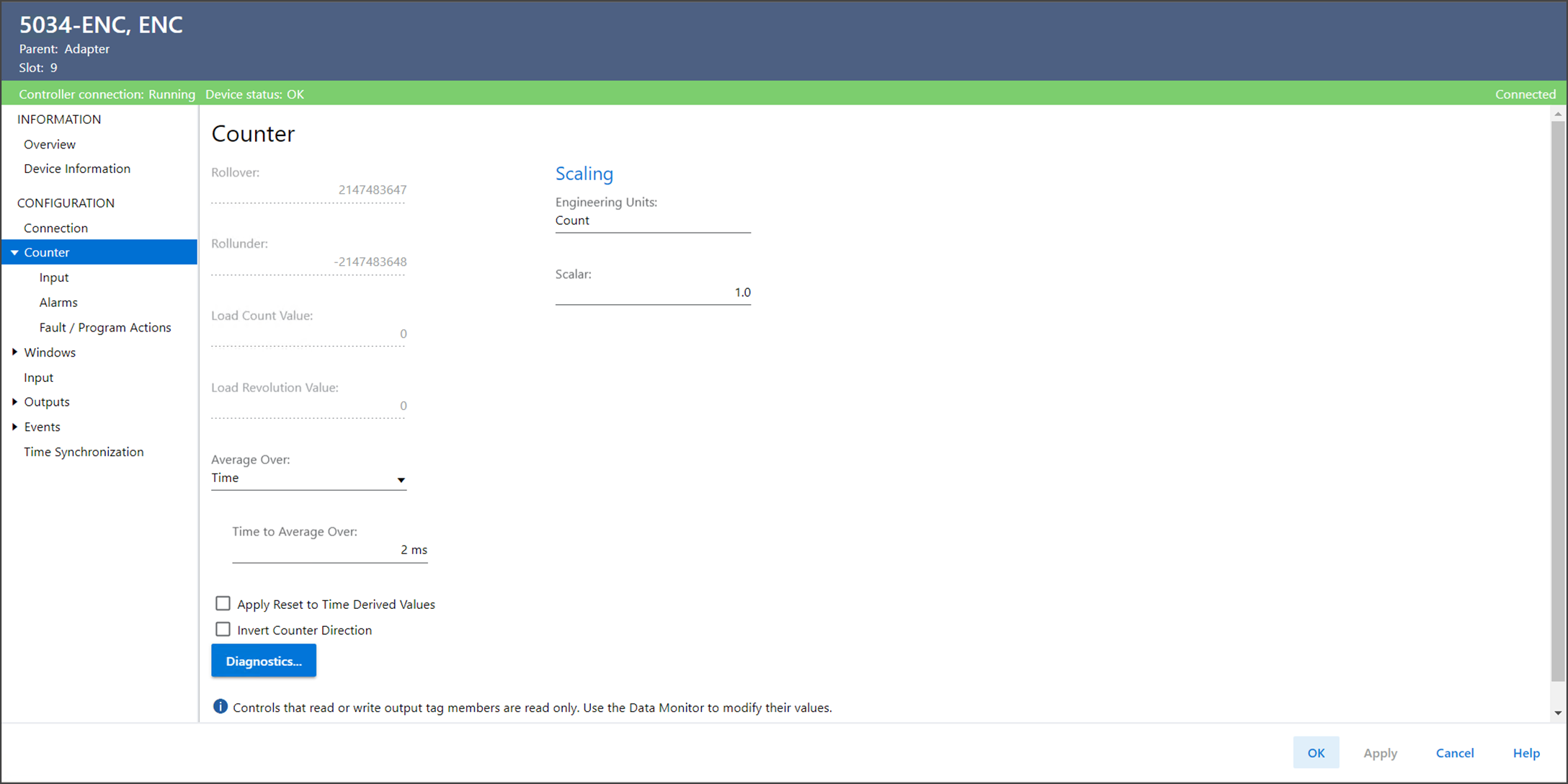

Vista Counter

Muestra el valor del tag de salida RolloverValue.

Si un contador cuenta progresivamente, cuando el valor del contador llega al valor de Rollover – 1, pasa al valor de Rollunder al recibir el siguiente conteo. El tag Rollover se establece en 1.

Muestra el valor del tag de salida RollunderValue.

Si un contador cuenta regresivamente, cuando el conteo llega al valor de Rollunder, pasa al valor de Rollover – 1 al recibir el siguiente conteo. El tag de Rollunder se establece en 1.

Muestra el número de conteos preseleccionados que se deben cargar en el contador cuando se activa la función de carga.

Muestra el número de revoluciones preseleccionadas que se deben cargar en el contador cuando se activa la función de carga.

Define si se debe promediar en función del número de impulsos o durante un período de tiempo al calcular la anchura de impulso, la aceleración y frecuencia promedio.

Pulses – Promedio basado en el número de impulsos
Time – Promedio basado en un período de tiempo

Define el número de impulsos que se deben promediar.

Este ajuste solo está disponible cuando Counter Average Over se establece en Pulses.

Define la duración en milisegundos que se debe promediar.

Este ajuste solo está disponible cuando Counter Average Over se establece en Time.

Especifica si se restablecen los valores derivados del tiempo cuando se restablece el contador.

Desmarcado – No restablecer los valores derivados del tiempo
Seleccionado – Restablecer los valores derivados del tiempo

Especifica si se debe invertir la dirección del contador.

Desmarcado - No invertir la dirección del contador
Seleccionado – Invertir la dirección del contador.

Define la unidad de medición a la cual se escalan los valores de conteo, frecuencia y aceleración en los impulsos.

Por ejemplo, si la unidad de medición es “abc”, las unidades de los tags de entrada escalados son las siguientes:

ScaledCount: abc
ScaledFrequency: abc/s
ScaledAccel: abc/s
2

Define el valor que se usa para multiplicar los valores de conteo, frecuencia y aceleración en impulsos para alcanzar los valores escalados en unidades de medición.

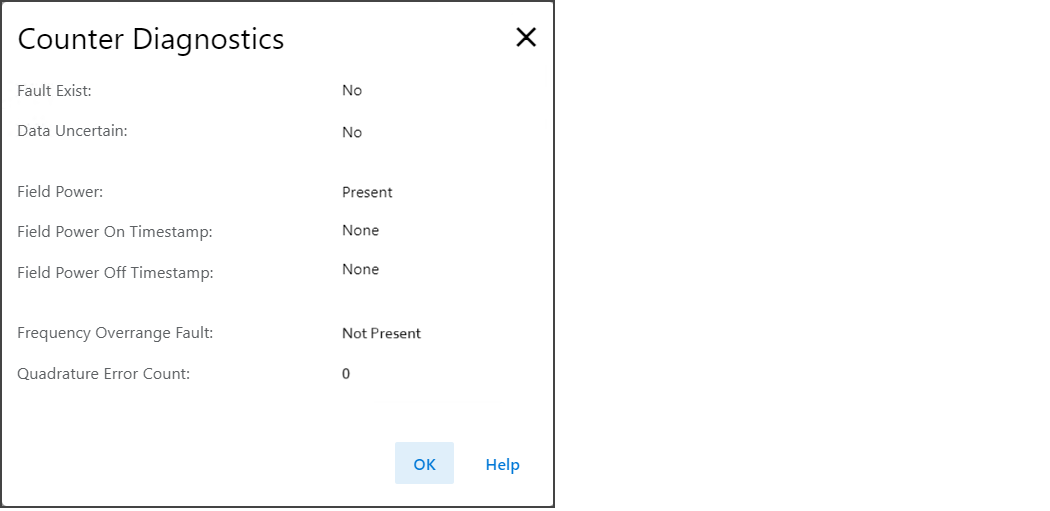

Abre el cuadro de diálogo Diagnostics, que contiene información de diagnóstico.
