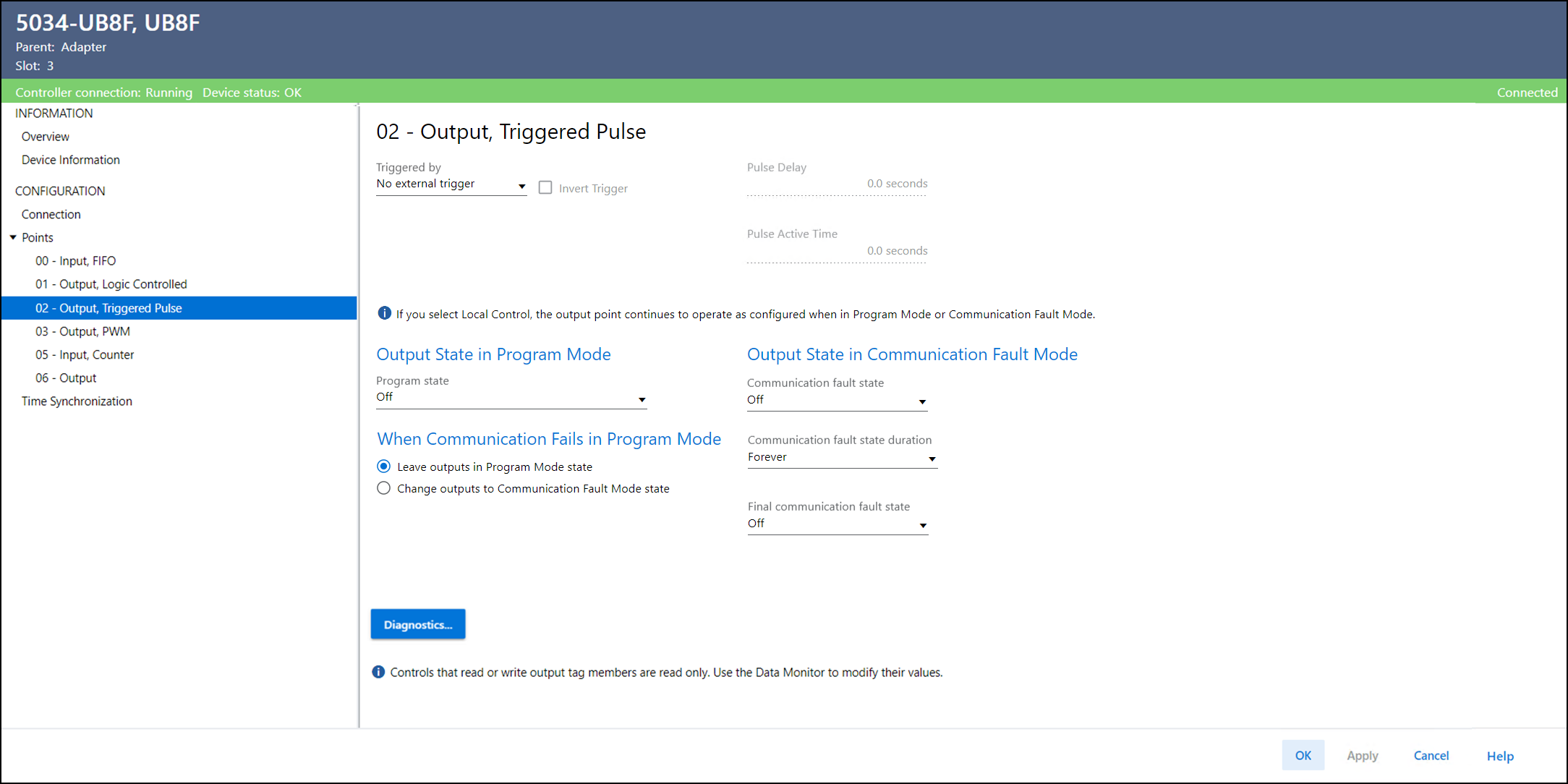

Vista XX – Output, Triggered Pulse

Utilice XX – Output, Triggered Pulse para ver o configurar los puntos del dispositivo.

La vista XX – Output, Triggered Pulse incluye estos parámetros:

Parámetro	Descripción
Triggered by	Especifica la entrada que activa la función de impulso. No external trigger – No se ha seleccionado ningún disparo externo. No obstante, puede utilizar el tag O.Ptxx.Trigger para activar el impulso. Ptxx – El punto xx activa el impulso de salida. Solo los puntos configurados con el modo de canal “Digital Input”, “Digital Input, Timestamp” o “Digital Input, FIFO” están disponibles para selección.
Invert Trigger	Esta opción invierte el flanco de disparo para el punto de entrada seleccionado en el parámetro ‘Trigger by’. 0 = El impulso de salida es activado por un flanco ascendente de la entrada. 1 = El impulso de salida es activado por un flanco descendente de la entrada.
Pulse Delay	Especifica el tiempo de retardo en segundos entre el evento de disparo y el inicio del impulso de salida.
Pulse Active Time	Especifica la duración activa en segundos para el impulso de salida generado.
Output State in Program Mode Program State	Determina el comportamiento de cada salida cuando el controlador efectúa una transición al modo de programación o al modo de inhibición. En el modo de programación o el modo de inhibición, las salidas del controlador se ignoran y la salida se comporta de la siguiente manera: Off: La salida es 0 o está desactivada. On: La salida es 1 o está activada. Local Control – Output continúa funcionando según lo configurado para este punto.
Output State in Communication Fault Mode Communication Fault State	Determina qué le sucede a la salida de cada punto después de que se produzca un fallo de comunicación y el módulo entre en el modo de fallo de comunicación. Off: La salida es 0 o está desactivada. On: La salida es 1 o está activada. Local Control – Output continúa funcionando según lo configurado para este punto.
Output State in Communication Fault Mode Communication Fault State Duration	Determina el tiempo que se mantiene el modo de fallo de comunicación antes de aplicar Final Fault State.
Output State in Communication Fault Mode Final Communication Fault State	Determina si el módulo efectúa una transición a activado o desactivado después de transcurrir la duración del estado de salida del modo de fallo de comunicación. El estado final predeterminado es desactivado. Si selecciona Forever en Duration, no puede seleccionar un estado final. El módulo mantiene el estado de modo de fallo de comunicación actual.
Output State When Communication Fails in Program Mode	Determina la acción de la salida si la comunicación falla en el modo de programación. Leave Outputs in Program Mode State: Indica que las salidas se dejan en el estado de modo de programación. Change Outputs to Communication Fault Mode State: Indica que se cambian las salidas al estado de modo de fallo de comunicación.
Diagnostics	Abre el cuadro de diálogo Diagnostics, que contiene información de diagnóstico.
