Diagrama de cableado 1794-IF4I

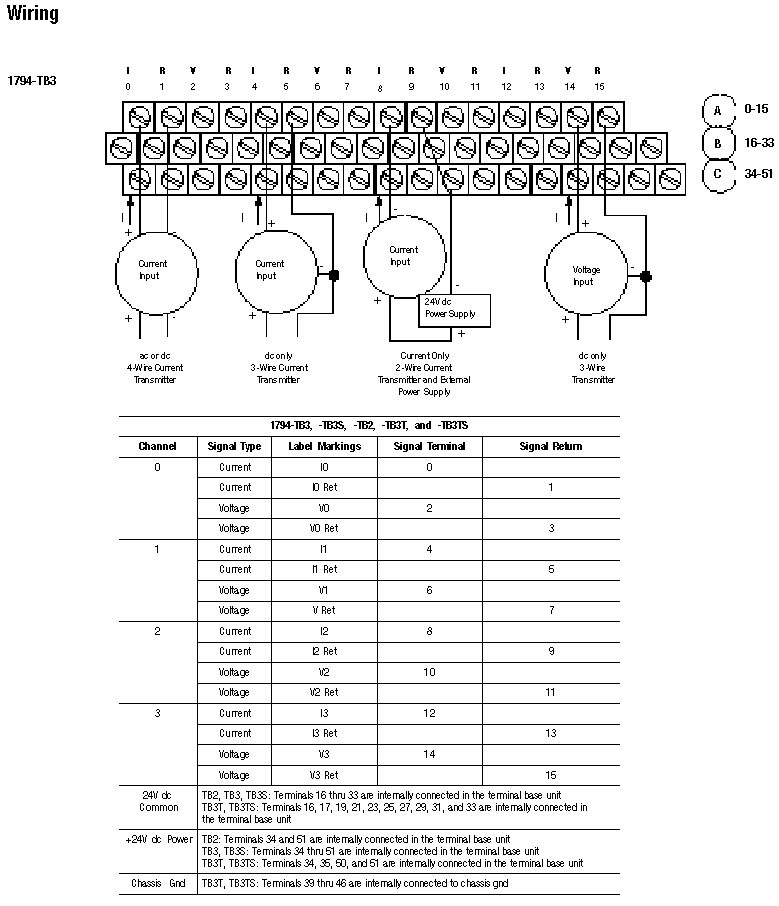

La base recomendada para el 1794-IF4I es 1794-TB3. A continuación, se muestra un diagrama de conexión para 1794-TB3. Otras bases compatibles para el 1794-IF4I son 1794-TB3S, 1794-TB2, 1794-TB3T, 1794-TB3TS y 1794-TBN.
