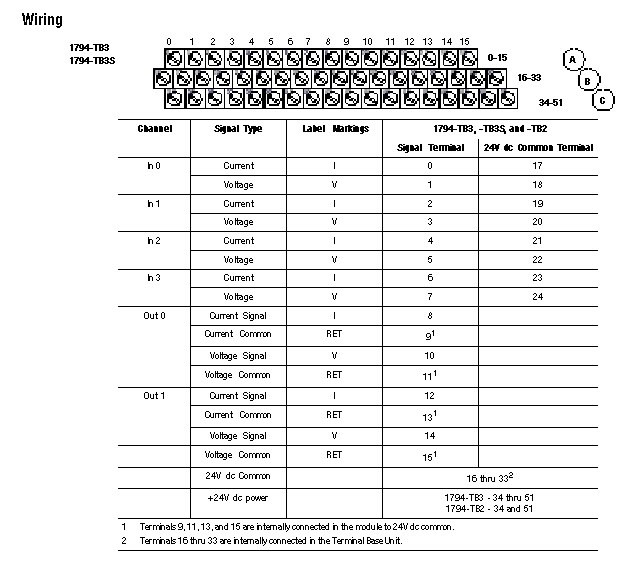

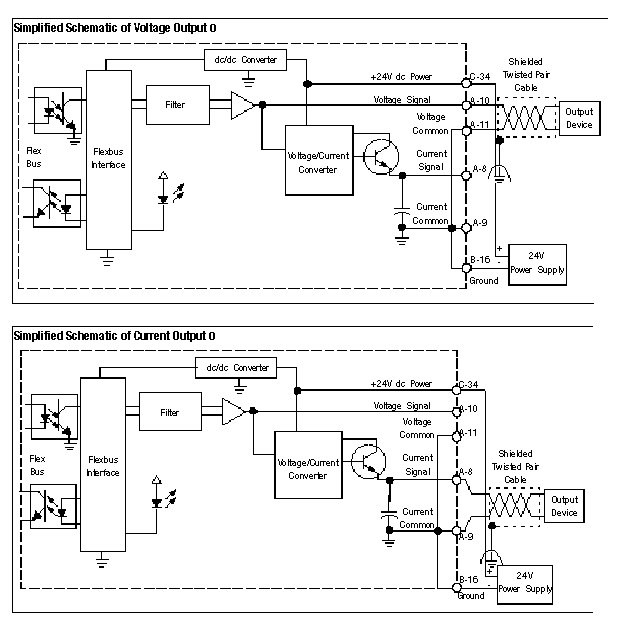

Diagrama de cableado 1794-IE4XOE2/B, salida

La base recomendada para la serie 1794-IE4XOE2/B es 1794-TB3. A continuación, se muestran diagramas de cableado para 1794-TB3 y 1794-TB3S. Las bases compatibles para 1794-IE4XOE2/B son 1794-TB3S, TB2, TB3T y TB3TS.
