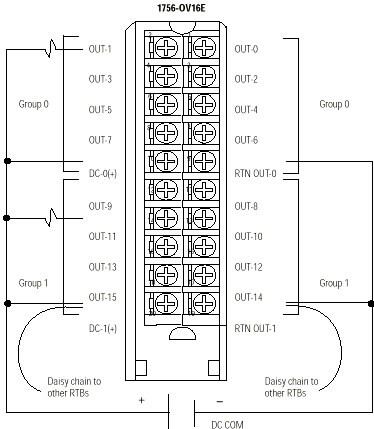

Diagrama de cableado 1756-OV16E

Cuando haga conexión en cadena de un grupo a otro bloque de terminales extraíbles, siempre haga la conexión en cadena al terminal directamente conectado al cable de suministro, tal como se muestra.

El ejemplo de cableado muestra una sola fuente de voltaje.

Si utiliza fuentes de alimentación eléctrica separadas, no supere el voltaje de aislamiento indicado.
