Ayuda en línea de Studio 5000 Logix Designer

Procesar distribución analógica (Process Analog Fanout, PFO)

Esta información se aplica a los controladores CompactLogix 5380P, ControlLogix 5580P y ControlLogix 5590P.

La instrucción Procesar distribución analógica (Process Analog Fanout, PFO) envía una señal de salida analógica primaria a múltiples usuarios o dispositivos secundarios. Cada salida secundaria tiene límites configurables de ganancia, offset y fijación.

La instrucción Procesar distribución analógica (PFO):

Recibe una variable controlada (CV) de entrada desde un lazo PID primario o una salida analógica.

Asigna el límite del régimen de cambio a la señal de entrada.

Calcula las salidas de hasta ocho dispositivos secundarios. Cada salida secundaria tiene su propia relación (pendiente) y su propio offset (intersección) de la entrada primaria limitada por el rango. Las relaciones y los offsets son valores configurados.

Asigna límites de fijación mínimos y máximos a cada CV de salida (secundario).

Proporciona la inicialización de cada una de sus salidas de las CV secundarias basándose en un bit de solicitud y un valor solicitado del secundario. Cuando una CV de salida particular sale de la inicialización, aumenta desde el valor de inicialización hasta su valor calculado utilizando un régimen de aprovechamiento configurado.

Proporciona la inicialización del primario cuando todos los secundarios han solicitado inicialización. El valor de inicialización enviado al primario puede ser un valor fijo, configurado o un valor calculado basado en el valor de inicialización solicitado para la CV1 (Salida 1), considerando la ganancia y el offset de la CV1. Por lo tanto, la CV1 es la salida prioritaria.

Idiomas disponibles

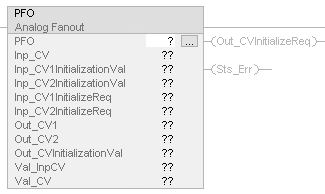

Diagrama de lógica de escalera

Diagrama de bloque de funciones

Texto estructurado

PFO (Etiqueta PFO);

Operandos

IMPORTANTE: Puede ocurrir un funcionamiento inesperado si:

Los operandos de etiqueta de salida se sobrescriben.

Los miembros de un operando de estructura se sobrescriben.

A no ser que se especifica, los operandos de estructura son compartidos por varias instrucciones.

Existen reglas de conversión de datos para utilizar diversos tipos de datos numéricos en una instrucción. Consulte Conversiones de datos.

Operandos de configuración

Operando	Tipo	Formato	Descripción
PlantPAx Control	P_ANALOG_FANOUT	etiqueta	Estructura de datos requerida para el funcionamiento adecuado de la instrucción.

Estructura de P_ANALOG_FANOUT

Los miembros públicos son miembros de etiqueta estándar y visible que son accesibles mediante programación. Los miembros privados y ocultos se usan en las plantillas de HMI y no son accesibles mediante programación. Los miembros privados se muestran en tablas independientes luego de los miembros públicos.

Miembros de entrada pública	Tipo de datos	Descripción
EnableIn	BOOL	Habilita la entrada. Diagrama de lógica de escalera: Corresponde a la condición del renglón. El valor predeterminado es verdadero.
Inp_InitializeReq	BOOL	1 = Solicita la inicialización de la instrucción. Normalmente, la instrucción se inicializa en la primera ejecución de la instrucción. Utilice esta solicitud cuando sea necesario reinicializar. La instrucción borra este operando automáticamente. El valor predeterminado es verdadero.
Inp_CV	REAL	La CV de entrada de la salida del bloque de envío (unidades de ingeniería). El valor predeterminado es 0,0.
Inp_CV1InitializationVal	REAL	Valor de inicialización del bloque de descarga 1 (de 1 unidad de ingeniería). Válido = cualquier flotante. El valor predeterminado es 0,0.
Inp_CV2InitializationVal	REAL	Valor de inicialización del bloque de descarga 2 (de 2 unidades de ingeniería). Válido = cualquier flotante. El valor predeterminado es 0,0.
Inp_CV3InitializationVal	REAL	Valor de inicialización del bloque de descarga 3 (de 3 unidades de ingeniería). Válido = cualquier flotante. El valor predeterminado es 0,0.
Inp_CV4InitializationVal	REAL	Valor de inicialización del bloque de descarga 4 (de 4 unidades de ingeniería). Válido = cualquier flotante. El valor predeterminado es 0,0.
Inp_CV5InitializationVal	REAL	Valor de inicialización del bloque de descarga 5 (de 5 unidades de ingeniería). Válido = cualquier flotante. El valor predeterminado es 0,0.
Inp_CV6InitializationVal	REAL	Valor de inicialización del bloque de descarga 6 (de 6 unidades de ingeniería). Válido = cualquier flotante. El valor predeterminado es 0,0.
Inp_CV7InitializationVal	REAL	Valor de inicialización del bloque de descarga 7 (de 7 unidades de ingeniería). Válido = cualquier flotante. El valor predeterminado es 0,0.
Inp_CV8InitializationVal	REAL	Valor de inicialización del bloque de descarga 8 (de 8 unidades de ingeniería). Válido = cualquier flotante. El valor predeterminado es 0,0.
Inp_CV1InitializeReq	BOOL	Solicitud de inicialización del bloque de descarga #1 1 = configurar Out_CV1 para Inp_CV1InitializationVal. El valor predeterminado es falso.
Inp_CV2InitializeReq	BOOL	Solicitud de inicialización del bloque de descarga #2 1 = configurar Out_CV2 para Inp_CV2InitializationVal. El valor predeterminado es falso.
Inp_CV3InitializeReq	BOOL	Inicializar petición desde el bloque de descarga 3 1 = establecer Out_CV3 en Inp_CV3InitializationVal. El valor predeterminado es falso.
Inp_CV4InitializeReq	BOOL	Inicializar petición desde el bloque de descarga 4 1 = establecer Out_CV4 en Inp_CV4InitializationVal. El valor predeterminado es falso.
Inp_CV5InitializeReq	BOOL	Inicializar petición desde el bloque de descarga 5 1 = establecer Out_CV5 en Inp_CV5InitializationVal. El valor predeterminado es falso.
Inp_CV6InitializeReq	BOOL	Inicializar petición desde el bloque de descarga 6 1 = establecer Out_CV6 en Inp_CV6InitializationVal. El valor predeterminado es falso.
Inp_CV7InitializeReq	BOOL	Inicializar petición desde el bloque de descarga 7 1 = establecer Out_CV7 en Inp_CV7InitializationVal. El valor predeterminado es falso.
Inp_CV8InitializeReq	BOOL	Inicializar petición desde el bloque de descarga 8 1 = establecer Out_CV8 en Inp_CV8InitializationVal. El valor predeterminado es falso.
Cfg_HasCV2	BOOL	1 = La salida CV 2 está conectada. El valor predeterminado es verdadero.
Cfg_HasCV3	BOOL	1 = La salida CV 3 está conectada. El valor predeterminado es falso.
Cfg_HasCV4	BOOL	1 = La salida CV 4 está conectada. El valor predeterminado es falso.
Cfg_HasCV5	BOOL	1 = La salida CV 5 está conectada. El valor predeterminado es falso.
Cfg_HasCV6	BOOL	1 = La salida CV 6 está conectada. El valor predeterminado es falso.
Cfg_HasCV7	BOOL	1 = La salida CV 7 está conectada. El valor predeterminado es falso.
Cfg_HasCV8	BOOL	1 = La salida CV 8 está conectada. El valor predeterminado es falso.
Cfg_FixedInitializationVal	REAL	Valor de inicialización fijo (en unidades de ingeniería Inp_CV), utilizado si Cfg_UseFixedInitialization = 1. Válido = cualquier flotante. El valor predeterminado es 0,0.
Cfg_UseFixedInitialization	BOOL	1 = Usa Cfg_UseFixedInitialization para inicializar primario, 0 = usa Inp_CV1InitializationVal. El valor predeterminado es falso.
Cfg_ShedHold	BOOL	1 = Retiene la salida en la entrada Inf / NaN, 0 = copia Inf / NaN por completo. El valor predeterminado es falso.
Cfg_HasMoreObj	BOOL	1 = Indica a HMI que hay un objeto con más información disponible. El valor predeterminado es falso.
Cfg_HasCVNav	BOOL	1 = Indica a HMI que habilite la navegación a un objeto de CV conectado. El valor predeterminado es falso.
Cfg_HasNav	SINT	Los bits establecidos indican qué botones de navegación están habilitados .0=CV1, .1=CV2, ... .7=CV8. El valor predeterminado es 0.
Cfg_CVEUMin	REAL	CV de entrada mínima en unidades de ingeniería (para escala). Válido = cualquier flotante no igual a Cfg_CVEUMax. El valor predeterminado es 0,0.
Cfg_CVEUMax	REAL	CV de entrada máxima en unidades de ingeniería (para escala). Válido = cualquier flotante no igual a Cfg_CVEUMin. El valor predeterminado es 100,0.
Cfg_CVLoLim	REAL	CV de entrada mínima, fijación baja (unidades de ingeniería Inp). Válido = cualquier flotante inferior o igual a Cfg_CVHiLim. El valor predeterminado es 0,0.
Cfg_CVHiLim	REAL	CV de entrada máxima, Fijación alta (unidades de ingeniería de Inp). Válido = cualquier flotante superior o igual a Cfg_CVLoLim. El valor predeterminado es 100,0.
Cfg_CVRoCLim	REAL	Configuración de programa para el límite de índice de cambio de CV de entrada (en aumento o en descenso) (unidades de ingeniería Inp/segundos). Válido = de 0,0 a flotante positivo máximo. El valor predeterminado es 0,0.
Cfg_CV1Ratio	REAL	Configuración de la relación de la CV1 (m en mx+b). Válido = cualquier flotante. El valor predeterminado es -2,0.
Cfg_CV1Offset	REAL	Configuración del offset de la CV1 (b en mx+b). Válido = cualquier flotante. El valor predeterminado es 100,0.
Cfg_CV1LoLim	REAL	CV 1 mínima de salida en unidades de ingeniería (para fijación). Válido = cualquier flotante, Cfg_CV1LoLim< = Cfg_CV1HiLim. El valor predeterminado es 0,0.
Cfg_CV1HiLim	REAL	CV 1 máxima de salida en unidades de ingeniería (para fijación). Válido = cualquier flotante, Cfg_CV1HiLim> = Cfg_CV1LoLim. El valor predeterminado es 100,0.
Cfg_CV1TakeupRate	REAL	Régimen (unidades de ingeniería/segundos) en la que inicia la polarización de la CV1 después de Inp_CV1InitializeReq = 0. Válido = de 0,0 a flotante positivo máximo. El valor predeterminado es 1,0.
Cfg_CV2Ratio	REAL	Configuración para la relación CV2 (m en mx+b). Válido = cualquier flotante. El valor predeterminado es 2,0.
Cfg_CV2Offset	REAL	Configuración para offset CV2 (b en mx+b). Válido = cualquier flotante. El valor predeterminado es -100,0.
Cfg_CV2LoLim	REAL	CV 2 mínima de salida en unidades de ingeniería (para fijación). Válido = cualquier flotante, Cfg_CV2LoLim<= Cfg_CV2HiLim. El valor predeterminado es 0,0.
Cfg_CV2HiLim	REAL	CV 2 máxima de salida en unidades de ingeniería (para fijación). Válido = cualquier flotante, Cfg_CV2HiLim>= Cfg_CV2LoLim. El valor predeterminado es 100,0.
Cfg_CV2TakeupRate	REAL	Régimen (unidades de ingeniería/segundos) en la que inicia la polarización de la CV2 después de Inp_CV2InitializeReq = 0. Válido = de 0,0 a flotante positivo máximo. El valor predeterminado es 1,0.
Cfg_CV3Ratio	REAL	Configuración para la relación CV3 (m en mx+b). Válido = cualquier flotante. El valor predeterminado es 1,0.
Cfg_CV3Offset	REAL	Configuración para offset CV3 (b en mx+b). Válido = cualquier flotante. El valor predeterminado es 0,0.
Cfg_CV3LoLim	REAL	CV 3 mínima de salida en unidades de ingeniería (para fijación). Válido = cualquier flotante, Cfg_CV3LoLim<= Cfg_CV3HiLim. El valor predeterminado es 0,0.
Cfg_CV3HiLim	REAL	CV 3 máxima de salida en unidades de ingeniería (para fijación). Válido = cualquier flotante, Cfg_CV3HiLim>= Cfg_CV3LoLim. El valor predeterminado es 100,0.
Cfg_CV3TakeupRate	REAL	Régimen (unidades de ingeniería/segundos) en la que inicia la polarización de la CV3 después de Inp_CV3InitializeReq = 0. Válido = de 0,0 a flotante positivo máximo. El valor predeterminado es 1,0.
Cfg_CV4Ratio	REAL	Configuración para la relación CV4 (m en mx+b). Válido = cualquier flotante. El valor predeterminado es 1,0.
Cfg_CV4Offset	REAL	Configuración para offset CV4 (b en mx+b). Válido = cualquier flotante. El valor predeterminado es 0,0.
Cfg_CV4LoLim	REAL	CV 4 mínima de salida en unidades de ingeniería (para fijación). Válido = cualquier flotante, Cfg_CV4LoLim<= Cfg_CV4HiLim. El valor predeterminado es 0,0.
Cfg_CV4HiLim	REAL	CV 4 máxima de salida en unidades de ingeniería (para fijación). Válido = cualquier flotante, Cfg_CV4HiLim> = Cfg_CV4LoLim. El valor predeterminado es 100,0.
Cfg_CV4TakeupRate	REAL	Régimen (unidades de ingeniería/segundos) en la que inicia la polarización de la CV4 después de Inp_CV4InitializeReq = 0. Válido = de 0,0 a flotante positivo máximo. El valor predeterminado es 1,0.
Cfg_CV5Ratio	REAL	Configuración para la relación CV5 (m en mx+b). Válido = cualquier flotante. El valor predeterminado es 1,0.
Cfg_CV5Offset	REAL	Configuración para offset CV5 (b en mx+b). Válido = cualquier flotante. El valor predeterminado es 0,0.
Cfg_CV5LoLim	REAL	CV 5 mínima de salida en unidades de ingeniería (para fijación). Válido = cualquier flotante, Cfg_CV5LoLim<= Cfg_CV5HiLim. El valor predeterminado es 0,0.
Cfg_CV5HiLim	REAL	CV 5 máxima de salida en unidades de ingeniería (para fijación). Válido = cualquier flotante, Cfg_CV5HiLim>= Cfg_CV5LoLim. El valor predeterminado es 100,0.
Cfg_CV5TakeupRate	REAL	Régimen (unidades de ingeniería/segundos) en la que inicia la polarización de la CV5 después de Inp_CV5InitializeReq = 0. Válido = de 0,0 a flotante positivo máximo. El valor predeterminado es 1,0.
Cfg_CV6Ratio	REAL	Configuración para la relación CV6 (m en mx+b). Válido = cualquier flotante. El valor predeterminado es 1,0.
Cfg_CV6Offset	REAL	Configuración para offset CV6 (b en mx+b). Válido = cualquier flotante. El valor predeterminado es 0,0.
Cfg_CV6LoLim	REAL	CV 6 mínima de salida en unidades de ingeniería (para fijación). Válido = cualquier flotante, Cfg_CV6LoLim<= Cfg_CV6HiLim. El valor predeterminado es 0,0.
Cfg_CV6HiLim	REAL	CV 6 máxima de salida en unidades de ingeniería (para fijación). Válido = cualquier flotante, Cfg_CV6HiLim>= Cfg_CV6LoLim. El valor predeterminado es 100,0.
Cfg_CV6TakeupRate	REAL	Régimen (unidades de ingeniería/segundos) en la que inicia la polarización de la CV6 después de Inp_CV6InitializeReq = 0. Válido = de 0,0 a flotante positivo máximo. El valor predeterminado es 1,0.
Cfg_CV7Ratio	REAL	Configuración para la relación CV7 (m en mx+b). Válido = cualquier flotante. El valor predeterminado es 1,0.
Cfg_CV7Offset	REAL	Configuración para offset CV7 (b en mx+b). Válido = cualquier flotante. El valor predeterminado es 0,0.
Cfg_CV7LoLim	REAL	CV 7 mínima de salida en unidades de ingeniería (para fijación). Válido = cualquier flotante, Cfg_CV7LoLim<= Cfg_CV7HiLim. El valor predeterminado es 0,0.
Cfg_CV7HiLim	REAL	CV 7 máxima de salida en unidades de ingeniería (para fijación). Válido = cualquier flotante, Cfg_CV7HiLim>= Cfg_CV7LoLim. El valor predeterminado es 100,0.
Cfg_CV7TakeupRate	REAL	Régimen (unidades de ingeniería/segundos) en la que inicia la polarización de la CV7 después de Inp_CV7InitializeReq = 0. Válido = de 0,0 a flotante positivo máximo. El valor predeterminado es 1,0.
Cfg_CV8Ratio	REAL	Configuración para la relación CV8 (m en mx+b). Válido = cualquier flotante. El valor predeterminado es 1,0.
Cfg_CV8Offset	REAL	Configuración para offset CV8 (b en mx+b). Válido = cualquier flotante. El valor predeterminado es 0,0.
Cfg_CV8LoLim	REAL	CV 8 mínima de salida en unidades de ingeniería (para fijación). Válido = cualquier flotante, Cfg_CV8LoLim<= Cfg_CV8HiLim. El valor predeterminado es 0,0.
Cfg_CV8HiLim	REAL	CV 8 máxima de salida en unidades de ingeniería (para fijación). Válido = cualquier flotante, Cfg_CV8HiLim>= Cfg_CV8LoLim. El valor predeterminado es 100,0.
Cfg_CV8TakeupRate	REAL	Régimen (unidades de ingeniería/segundos) en la que inicia la polarización de la CV8 después de Inp_CV8InitializeReq = 0. Válido = de 0,0 a flotante positivo máximo. El valor predeterminado es 1,0.
Cfg_CVDecPlcs	SINT	Número de posiciones decimales para la visualización de la CV (0...6). El valor predeterminado es 0.

Miembros de salida públicos	Tipo de datos	Descripción
EnableOut	BOOL	Habilita la salida. Este estado de salida siempre refleja el estado de la entrada EnableIn.
Out_CV1	REAL	Salida a bloque de descarga 1 (de 1 unidad de ingeniería).
Out_CV2	REAL	Salida a bloque de descarga 2 (de 2 unidad de ingeniería).
Out_CV3	REAL	Salida a bloque de descarga 3 (de 3 unidades de ingeniería).
Out_CV4	REAL	Salida a bloque de descarga 4 (de 4 unidades de ingeniería).
Out_CV5	REAL	Salida a bloque de descarga 5 (de 5 unidades de ingeniería).
Out_CV6	REAL	Salida a bloque de descarga 6 (de 6 unidades de ingeniería).
Out_CV7	REAL	Salida a bloque de descarga 7 (de 7 unidades de ingeniería).
Out_CV8	REAL	Salida a bloque de descarga 8 (de 8 unidades de ingeniería).
Out_CVInitializationVal	REAL	Valor de inicialización para el bloque de envío (unidades de ingeniería Inp_CV).
Out_CVInitializeReq	BOOL	Solicitud de inicialización al bloque de envío (1 = inicializar).
Val_CVEUMin	REAL	Mínimo del rango con escala = mínimo (Cfg_CVEUMin, Cfg_CVEUMax).
Val_CVEUMax	REAL	Máximo del rango con escala = máximo (Cfg_CVEUMin, Cfg_CVEUMax).
Val_InpCV	REAL	Valor de la Inp_CV, ni fijado ni inclinado (unidades de ingeniería).
Val_CV	REAL	Valor de la CV después de la fijación y la progresión lineal (unidades de ingeniería).
Val_MinCVIn1	REAL	CV de entrada al mínimo de la salida de la CV1 (para uso de HMI).
Val_MaxCVIn1	REAL	CV de entrada al máximo de la salida de la CV1 (para uso de HMI).
Val_MinCVIn2	REAL	CV mínima de entrada de salida CV2 (para el uso de HMI).
Val_MaxCVIn2	REAL	CV máxima de entrada de salida CV2 (para el uso de HMI).
Val_MinCVIn3	REAL	CV mínima de entrada de salida CV3 (para el uso de HMI).
Val_MaxCVIn3	REAL	CV máxima de entrada de salida CV3 (para el uso de HMI).
Val_MinCVIn4	REAL	CV mínima de entrada de salida CV4 (para el uso de HMI).
Val_MaxCVIn4	REAL	CV máxima de entrada de salida CV4 (para el uso de HMI).
Val_MinCVIn5	REAL	CV mínima de entrada de salida CV5 (para el uso de HMI).
Val_MaxCVIn5	REAL	CV máxima de entrada de salida CV5 (para el uso de HMI).
Val_MinCVIn6	REAL	CV mínima de entrada de salida CV6 (para el uso de HMI).
Val_MaxCVIn6	REAL	CV máxima de entrada de salida CV6 (para el uso de HMI).
Val_MinCVIn7	REAL	CV mínima de entrada de salida CV7 (para el uso de HMI).
Val_MaxCVIn7	REAL	CV máxima de entrada de salida CV7 (para el uso de HMI).
Val_MinCVIn8	REAL	CV mínima de entrada de salida CV8 (para el uso de HMI).
Val_MaxCVIn8	REAL	CV máxima de entrada de salida CV8 (para el uso de HMI).
Sts_Initialized	BOOL	1 = La instrucción se inicializa. Utilice Inp_InitializeReq para reinicializar.
Sts_CVInfNaN	BOOL	1 = Inp_CV es infinito o no es un número (1.$, 1.#NaN).
Sts_CVLimited	BOOL	1 = CV de salida fijada en máximo/mínimo configurado.
Sts_CV1InitializationInfNaN	BOOL	1 = Inp_CV1InitializationVal es infinito o no es un número (1.$, 1.#NaN).
Sts_CV1Limited	BOOL	1 = CV1 de salida fijada en máximo/mínimo configurado.
Sts_CV2InitializationInfNaN	BOOL	1 = Inp_CV2InitializationVal es infinito o no es un número (1.$, 1.#NaN).
Sts_CV2Limited	BOOL	1 = CV2 de salida fijada en máximo/mínimo configurado.
Sts_CV3InitializationInfNaN	BOOL	1 = Inp_CV3InitializationVal es infinito o no es un número (1.$, 1.#NaN).
Sts_CV3Limited	BOOL	1 = CV3 de salida fijada en máximo/mínimo configurado.
Sts_CV4InitializationInfNaN	BOOL	1 = Inp_CV4InitializationVal es infinito o no es un número (1.$, 1.#NaN).
Sts_CV4Limited	BOOL	1 = CV4 de salida fijada en máximo/mínimo configurado.
Sts_CV5InitializationInfNaN	BOOL	1 = Inp_CV5InitializationVal es infinito o no es un número (1.$, 1.#NaN).
Sts_CV5Limited	BOOL	1 = CV5 de salida fijada en máximo/mínimo configurado.
Sts_CV6InitializationInfNaN	BOOL	1 = Inp_CV6InitializationVal es infinito o no es un número (1.$, 1.#NaN).
Sts_CV6Limited	BOOL	1 = CV6 de salida fijada en máximo/mínimo configurado.
Sts_CV7InitializationInfNaN	BOOL	1 = Inp_CV7InitializationVal es infinito o no es un número (1.$, 1.#NaN).
Sts_CV7Limited	BOOL	1 = CV7 de salida fijada en máximo/mínimo configurado.
Sts_CV8InitializationInfNaN	BOOL	1 = Inp_CV8InitializationVal es infinito o no es un número (1.$, 1.#NaN).
Sts_CV8Limited	BOOL	1 = CV8 de salida fijada en máximo/mínimo configurado.
Sts_Err	BOOL	1 = Error en la configuración: Consulte los bits de detalles (Sts_Errxxx) para conocer el motivo.
Sts_ErrLim	BOOL	1 = Error en la configuración: Límites de fijación cruzados de la CV (máximo<mínimo).
Sts_ErrEU	BOOL	1 = Error en la configuración: Las EU mínimas de escala de la CV mínimas = máximas.
Sts_ErrCV1Lim	BOOL	1 = Error en la configuración: Límites de fijación de la CV1 cruzados (máximo<mínimo).
Sts_ErrCV2Lim	BOOL	1 = Error en la configuración: Límites de fijación cruzados de la CV2 (máximo<mínimo).
Sts_ErrCV3Lim	BOOL	1 = Error en la configuración: Límites de fijación cruzados de la CV3 (máximo<mínimo).
Sts_ErrCV4Lim	BOOL	1 = Error en la configuración: Límites de fijación cruzados de la CV4 (máximo<mínimo).
Sts_ErrCV5Lim	BOOL	1 = Error en la configuración: Límites de fijación cruzados de la CV5 (máximo<mínimo).
Sts_ErrCV6Lim	BOOL	1 = Error en la configuración: Límites de fijación cruzados de la CV6 (máximo<mínimo).
Sts_ErrCV7Lim	BOOL	1 = Error en la configuración: Límites de fijación cruzados de la CV7 (máximo<mínimo).
Sts_ErrCV8Lim	BOOL	1 = Error en la configuración: Límites de fijación cruzados de la CV8 (máximo<mínimo).

Inicialización

Normalmente, la instrucción se inicializa en la primera ejecución de la instrucción. Solicite la reinicialización estableciendo Inp_InitializeReq = 1. Para que la inicialización sea correcta, al añadir la instrucción mientras realiza una edición en línea del código, asegúrese de que Inp_InitializeReq = 1 (valor predeterminado).

Configuración de cadenas para HMI

Configure las cadenas para las pantallas HMI (vista FT) y para el cuadro de diálogo de configuración de

Logix Designer

. Las cadenas están establecidas para las propiedades extendidas de los elementos de etiqueta. Configure las cadenas solo en

Logix Designer

Descripción

Etiqueta para el símbolo gráfico

Biblioteca de visualización para la llamada de presentación de la plantilla de HMI

Nombre de la instrucción

Nombre del área

Enlace URL

Unidades de las CV

CV de salida Etiqueta CV1

CV de salida Etiqueta CV2

CV de salida Etiqueta CV3

CV de salida Etiqueta CV4

CV de salida Etiqueta CV5

CV de salida Etiqueta CV6

CV de salida Etiqueta CV7

CV de salida Etiqueta CV8

EU (Unidades de ingeniería) de la CV1

EU de la CV2

EU de la CV3

EU de la CV4

EU de la CV5

EU de la CV6

EU de la CV7

EU de la CV8

Permitir el nombre de la etiqueta CV de entrada del objeto de navegación

Permitir el nombre de la etiqueta CV1 del objeto de navegación

Permitir el nombre de la etiqueta CV2 del objeto de navegación

Permitir el nombre de la etiqueta CV3 del objeto de navegación

Permitir el nombre de la etiqueta CV4 del objeto de navegación

Permitir el nombre de la etiqueta CV5 del objeto de navegación

Permitir el nombre de la etiqueta CV6 del objeto de navegación

Permitir el nombre de la etiqueta CV7 del objeto de navegación

Permitir el nombre de la etiqueta CV8 del objeto de navegación

Monitorizar la instrucción PFO

Utilice la plantilla del operador de la biblioteca de procesos PlantPAx para la monitorización.

Afecta a las marcas de estado matemáticas

No.

Fallos mayores/menores

No es específico para esta instrucción. Consulte el Índice a través de matrices para ver si hay fallos de indexación de matrices.

Ejecución

Diagrama de lógica de escalera

Condición/estado	Acción realizada
Pre-escaneado	La condición de salida de renglón se borra a falsa.
Primera ejecución de instrucción	La instrucción se ejecuta normalmente.
La condición de entrada de renglón es falsa	La condición de salida de renglón se borra a falsa.
La condición de entrada de renglón es verdadera	Establecer la condición de salida de renglón a condición de entrada de renglón. La instrucción se ejecuta.
Post-escaneado	La condición de salida de renglón se borra a falsa.

Diagrama de bloque de funciones

Condición/estado	Acción realizada
Pre-escaneado	El valor de EnableOut se borra a falso.
Primera ejecución de instrucción	La instrucción se ejecuta normalmente.
Primer escaneado de instrucción	Consulte la primera ejecución de la instrucción en la tabla Diagrama de bloque de funciones.
EnableIn es falso	El valor de EnableOut se borra a falso.
EnableIn es verdadero	El valor de EnableOut se establece en verdadero. La instrucción se ejecuta.
Post-escaneado	Los bits EnableIn y EnableOut se establecen en falsos.

Texto estructurado

En Texto estructurado, EnableIn siempre es verdadero durante un escaneado normal. La instrucción se ejecuta cuando se encuentra en la ruta de control activada por la lógica.

Condición/estado	Acción realizada
Pre-escaneado	Consulte Pre-escaneado en la tabla Diagrama de bloque de funciones.
Primera ejecución de instrucción	Consulte la primera ejecución de la instrucción en la tabla Diagrama de bloque de funciones.
EnableIn es verdadero	Consultar EnableIn es verdadero en la tabla Diagrama de bloque de funciones.
Post-escaneado	Consulte Post-escaneado en la tabla Diagrama de bloque de funciones.

Ejemplo

En este ejemplo, la instrucción PFO es para implementar una estrategia de control PID de rango dividido para controlar la temperatura de un tanque de procesamiento. El intercambiador de calor de la cubierta del tanque se alimenta mediante una válvula de vapor para calentar o una válvula de glicol para enfriar. Un PID controla la temperatura. El ejemplo supone que la ganancia del proceso relativo entre cada válvula y la temperatura es la misma.

Diagrama de lógica de escalera

Diagrama de bloque de funciones

Texto estructurado

TI0921.Inp_PVData:=I_TE0921;

PAI(TI0921);

TIC0921.PV:= TI0921.Val;

TIC0921.PVFault:=TI0921.Sts_PVUncertain;

PIDE(TIC0921);

TY0921.Inp_CV:=TIC0921.CVEU;

TIC0921.CVInitReq:=TY0921.Out_CVInitializeReq;

TIC0921.CVInitValue:=TY0921.Out_CVInitializationVal;

O_TV0921A:=TY0921.Out_CV1;

O_TV0921B:=TY0921.Out_CV2;

PFO(TY0921);

Instrucciones de PlantPAx

Entregue su opinión

¿Tiene dudas o comentarios acerca de esta documentación? Por favor deje su opinión aquí.
