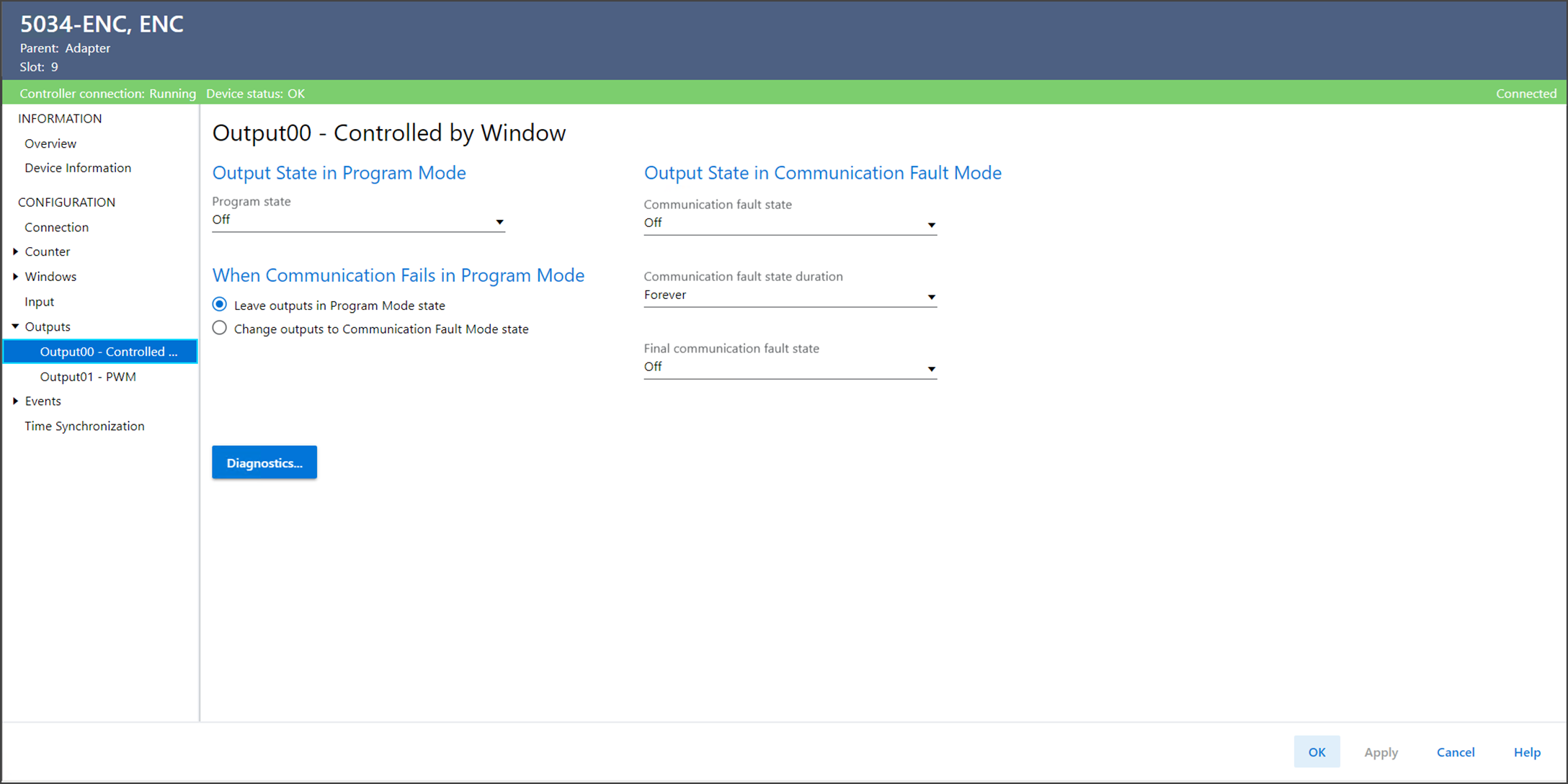

Ansicht „Outputxx – Controlled by Window“ (Outputxx – Steuerung durch Fenster)

Verwenden Sie „Outputxx – Controlled by Window“ (Outputxx – Steuerung durch Fenster), um einen bestimmten Ausgang für das Gerät anzuzeigen oder zu konfigurieren. Diese Ansicht ist verfügbar, wenn der Ausgang im Dialogfeld „Device Definition“ (Gerätedefinition) als „Digital Output“ (Digitalausgang) konfiguriert ist.

Die Ansicht „Outputxx – Controlled by Window“ (Outputxx – Steuerung durch Fenster) umfasst die folgenden Parameter:

Parameter	Beschreibung
Output State In Program Mode (Ausgangszustand im Programm-Modus) Program State (Programmzustand)	Bestimmt das Verhalten jedes Ausgangs, wenn die Steuerung in den Programm-Modus oder Sperrmodus wechselt. Im Programm-Modus oder Sperrmodus werden Ausgänge von der Steuerung ignoriert und der Ausgang verhält sich wie folgt: Off (Aus) – Ausgang ist 0 oder „Off“ (Aus). On (Ein) – Ausgang ist 1 oder „On“ (Ein). Hold (Halten) – Ausgang behält den letzten Zustand bei. Local Control (Lokale Steuerung) – Der Ausgang wird weiterhin von den Fenstern gesteuert. Diese Option ist nur verfügbar, wenn eine der folgenden Bedingungen zutrifft: Der Encoder-Typ ist auf „SSI“ festgelegt und der SSI-Kanal steuert den Ausgang über Fenster. Der Encoder-Typ ist auf „HSC“ eingestellt, der Zähler steuert diesen Ausgang über Fenster und der Zähler ist im Programm-Modus als „Continue counting“ (Zählung fortsetzen) konfiguriert.
Output State in Communication Fault Mode (Ausgangszustand im Kommunikationsfehlermodus) Communication Fault State (Kommunikationsfehlerzustand)	Bestimmt, was mit dem Ausgang jedes Punkts geschieht, nachdem ein Kommunikationsfehler aufgetreten ist und das Modul in den Kommunikationsfehlermodus wechselt. Off (Aus) – Ausgang ist 0 oder „Off“ (Aus). On (Ein) – Ausgang ist 1 oder „On“ (Ein). Hold (Halten) – Ausgang behält den letzten Zustand bei. Local Control (Lokale Steuerung) – Der Ausgang wird weiterhin von den Fenstern gesteuert. Diese Option ist nur verfügbar, wenn eine der folgenden Bedingungen zutrifft: Der Encoder-Typ ist auf „SSI“ festgelegt und der SSI-Kanal steuert den Ausgang über Fenster. Der Encoder-Typ ist auf „HSC“ eingestellt, der Zähler steuert diesen Ausgang über Fenster und der Zähler ist im Kommunikationsfehlermodus als „Continue counting“ (Zählung fortsetzen) konfiguriert.
Output State in Communication Fault Mode (Ausgangszustand im Kommunikationsfehlermodus) Communication Fault State Duration (Dauer des Kommunikationsfehlerzustands)	Bestimmt, wie lange der Ausgangszustand im Kommunikationsfehlermodus gehalten wird, bevor der endgültige Fehlerzustand eintritt.
Output State in Communication Fault Mode (Ausgangszustand im Kommunikationsfehlermodus) Final Communication Fault State (Endgültiger Kommunikationsfehlerzustand)	Bestimmt, ob das Modul nach Ablauf der Dauer des Ausgangszustands im Kommunikationsfehlermodus in den Zustand EIN oder AUS übergeht. Der standardmäßige Endzustand ist AUS. Bei Auswahl von „Forever“ (Immer) für „Duration“ (Dauer) kann kein Endzustand ausgewählt werden. In diesem Fall verbleibt das Modul im aktuellen Zustand des Kommunikationsfehlermodus.
When Communication Fails in Program Mode (Bei Kommunikationsfehler im Programm-Modus)	Bestimmt die Ausgangsaktion, falls die Kommunikation im Programm-Modus fehlschlägt. Leave outputs in Program Mode state (Ausgänge im Programm-Modus-Zustand belassen) – Folgen Sie dem Verhalten für den Programm-Modus. Change outputs to Communication Fault state (Ausgänge in Kommunikationsfehlerzustand versetzen) – Folgen Sie dem Verhalten für den Kommunikationsfehlermodus.
Diagnostics (Diagnose)	Öffnet das Dialogfeld „Diagnostics“ (Diagnose), das Diagnoseinformationen enthält.
