Hinzufügen von lokalen Variablen zu benutzerdefinierten Funktionsblöcken

Verwenden Sie den
Projekt-Organizer
 oder den Sprach-Editor, um lokale Variablen zu einem benutzerdefinierten Funktionsblock (BDFB) hinzuzufügen. Lokale Variablen gelten intern im BDFB und werden nicht an der BDFB-Schnittstelle angezeigt.
BDFB unterstützen insgesamt 128 Parameter und bis zu 20 Eingangs- oder 20 Ausgangsparameter.

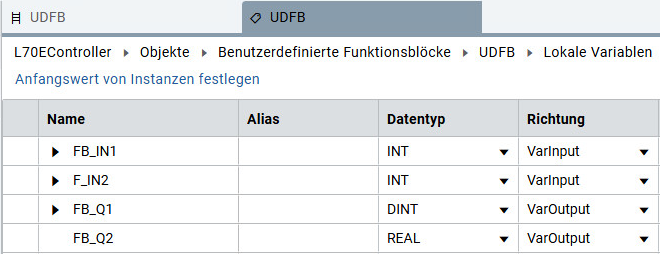

Im folgenden Beispiel werden die lokalen Variablen des MY_FBD_UDFB im Variablenraster angezeigt, wobei zwei Eingangsvariablen und zwei Ausgangsvariablen definiert sind.
Lokale BDFB-Variablen
Lokale BDFB-Variablen
So fügen Sie lokale Variablen zu einem BDFB hinzu
  1. Gehen Sie im
    Projekt-Organizer
     zu
    Objekte
    Benutzerdefinierte Funktionsblöcke
    <UDFB-name>
    .
  2. Erweitern Sie
    <UDFB-name>
     und doppelklicken Sie dann auf
    Lokale Variablen
    .
  3. Geben Sie im lokalen Variablenraster in der leeren Zeilen den Variablennamen ein und drücken Sie dann die
    Eingabetaste
    .
    • Der Name darf bis zu 40 Zeichen enthalten.
    • Der Name kann Buchstaben, Zahlen oder Unterstriche enthalten.
    • Der Name muss mit einem Buchstaben beginnen.
    • Der Name darf keine aufeinanderfolgenden Unterstriche enthalten.
    • Der Name muss mit einem Buchstaben oder einer Zahl enden.
  4. Geben Sie andere Variablenparameter an.
    TIPP: Führen Sie zum Löschen einer lokalen Variable eine der folgenden Aktionen aus:
    • Klicken Sie mit der rechten Maustaste auf die Zeilenüberschrift und wählen Sie dann
      Löschen
       aus.
    • Wählen Sie die Zeile aus und drücken Sie dann die Taste
      Entfernen
      .
