Anzeige der Kontaktplanwerte

In diesem Abschnitt wird erläutert, wie Variablenwerte in Kontaktplan-Programmen für Kastenanweisungen angezeigt werden, wenn der Controller offline ist.

Für Programme

Wenn kein Anfangswert für eine Variable vorhanden ist:
  • Der Standardwert wird im Anweisungsfeld und im Variablenraster angezeigt. Für den Datentyp STRING ist der Standardwert leer.
    KOP-Wertanzeige – Programm – Kein Anfangswert
    KOP-Wertanzeige – Programm – Kein Anfangswert – Zeichenfolge
  • Sie können den Wert der Variable im Anweisungsfeld oder im Variablenraster ändern.
    KOP-Wertanzeige – Programm – Kein Anfangswert
    KOP-Wertanzeige – Programm – Kein Anfangswert – Zeichenfolge
Wenn ein Anfangswert für eine Variable vorhanden ist:
  • Der Standardwert oder ein zuvor eingegebener Wert wird im Anweisungsfeld oder Variablenraster angezeigt. Für den Datentyp STRING ist der Standardwert leer.

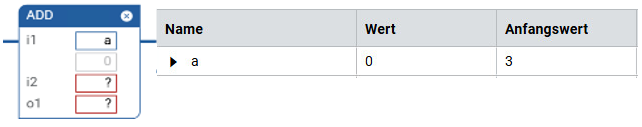

    KOP-Wertanzeige – Programm – Anfangswert
    KOP-Wertanzeige – Programm – Anfangswert – Zeichenfolge
  • Sie können den Wert im Anweisungsfeld oder Variablenraster nicht ändern. Der Anfangswert wird im Variablenraster angezeigt.
    KOP-Wertanzeige – Programm – Anfangswert – Nicht bearbeitbar
    KOP-Wertanzeige – Programm – Anfangswert – Nicht bearbeitbar – Zeichenfolge

Für benutzerdefinierten Funktionsblock (BDFB) Programmorganisationseinheiten (POEs)

Wenn kein Anfangswert für eine Variable vorhanden ist:
  • Der Wert ist leer und schreibgeschützt.
    BDFB-POE-Anweisungsfeld
  • Das Variablenraster enthält keine
    Wert
    -Spalte.
    BDFB-POE-Variablenraster
Wenn ein Anfangswert für eine Variable vorhanden ist:
  • Der Wert im Anweisungsfeld ist leer und schreibgeschützt.
    BDFB-POE-Anweisungsfeld – mit Anfangswert
  • Das Variablenraster enthält keine
    Wert
    -Spalte; in der Spalte
    Anfangswert
     wird jedoch ein zuvor eingegebener Anfangswert angezeigt.
    BDFB-POE-Variablenraster – mit Anfangswert

Für benutzerdefinierte Funktion (BDF) POEs

Wenn kein Anfangswert für eine Variable vorhanden ist:
  • Der Wert im Anweisungsfeld ist leer und schreibgeschützt.
    BDF-POE-Anweisungsfeld
  • Das Variablenraster enthält keine
    Wert
    -Spalte.
    BDF-POE-Variablenraster
Wenn ein Anfangswert für eine Variable vorhanden ist:
  • Der Wert im Anweisungsfeld ist leer und schreibgeschützt.
    BDF-POE-Anweisungsfeld
  • Die Spalte
    Wert
     ist im Variablenraster nicht enthalten; in der Spalte
    Anfangswert
     wird jedoch ein zuvor eingegebener Anfangswert angezeigt.
    BDF-POE-Variablenraster – mit Anfangswert

Für eine Instanzvariable eines Funktionsblocks in einem Programm, BDFB oder BDF

  • Der Wert der Instanz ist für jeden Operanden des Funktionsblocks leer.
  • Nach dem Hochladen des Projekts sind die Werte aller Operanden mit Ausnahme der Instanzvariablen leer.
