Hauptformat des Funktionsblockdiagramms
Ein Funktionsblockdiagramm (FBD) enthält Anweisungsblöcke mit Ein- und Ausgangsvariablen.
Die Ausgänge von Anweisungsblöcken sind mit den Eingängen anderer Anweisungsblöcke verbunden.
In
FactoryTalk Design Workbench
bezieht sich ein Anweisungsblock auf die folgenden Anweisungstypen:- Operator
- Funktion
- Funktionsblock
- Benutzerdefinierter Funktionsblock

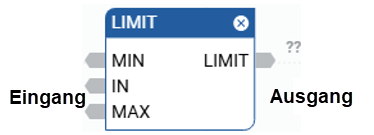

FBD-Beispiel
