ACOS (Arkuscosinus der Quelle)

Die ACOS-Anweisung berechnet den Arkuskosinus eines Werts vom Typ „Real“. Eingangs- und Ausgangswerte werden im Bogenmaß angegeben.
Unterstützte Sprachen: Funktionsblockdiagramm, Kontaktplan und Strukturierter Text.
Diese Anweisung gilt für die Controller
Micro810
 LC10,
Micro820
 L20E,
Micro850
 L50E und
Micro870
 L70E.
ACOS
ACOS
ACOS-Parameter
Parameter
Parametertyp
Datentyp
Beschreibung
EN
Eingang
BOOL
Bei True ist die Anweisung aktiviert.
  • TRUE: Ausführen der aktuellen Berechnung.
  • FALSE: Es findet keine Berechnung statt.
Gilt für Kontaktplan-Programme.
IN
Eingang
REAL
Der erforderliche Wert liegt im Bereich von [-1,0 ... +1,0].
ACOS
Ausgang
REAL
Arkuscosinus des Eingabewerts (in Satz [-p1/2..+p1/2]) = 0 für ungültige Eingabe.
ENO
Ausgang
BOOL
Ausgang wird aktiviert. Gilt für Kontaktplan-Programme.

ACOS-Beispiele

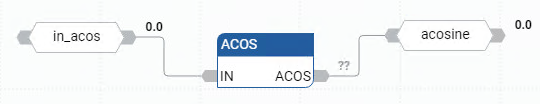

Beispiel für ein ACOS-Funktionsblockdiagramm
Beispiel für ein ACOS-Funktionsblockdiagramm
Beispiel für einen ACOS-Kontaktplan
Beispiel für einen ACOS-Kontaktplan

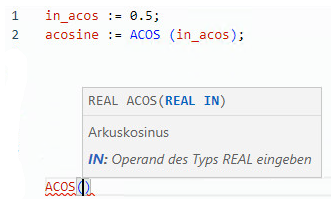

Beispiel für strukturierten ACOS-Text
Beispiel für strukturierten ACOS-Text
(* ST Equivalence: *)
cosine := COS (angle);
result := ACOS (cosine); (* result is equal to angle *)
Ergebnisse
Ergebnisse
