Socket-Anweisung für Transaktionsdiagramme

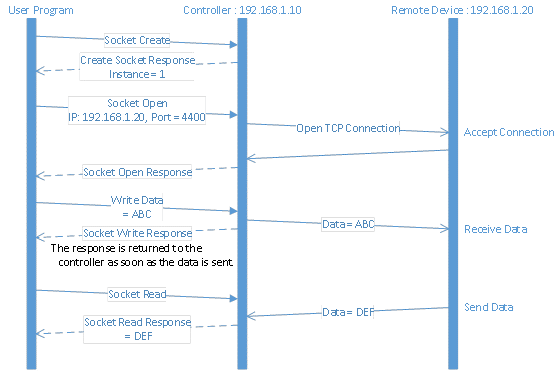

Das folgende Diagramm zeigt eine typische Sequenz von Socket-Schnittstellentransaktionen, wenn der Controller als TCP-Client agiert.

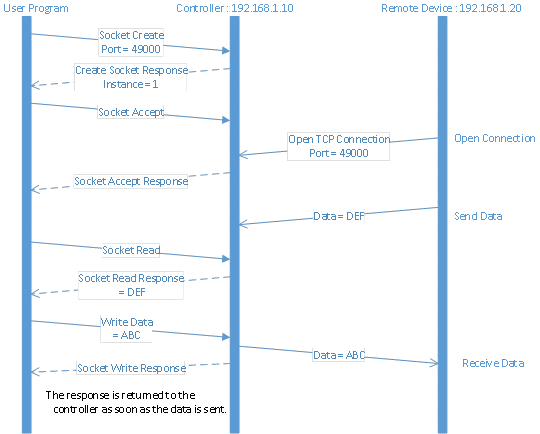

Das folgende Diagramm zeigt eine typische Sequenz von Socket-Schnittstellentransaktionen, wenn der Controller als TCP-Server agiert.

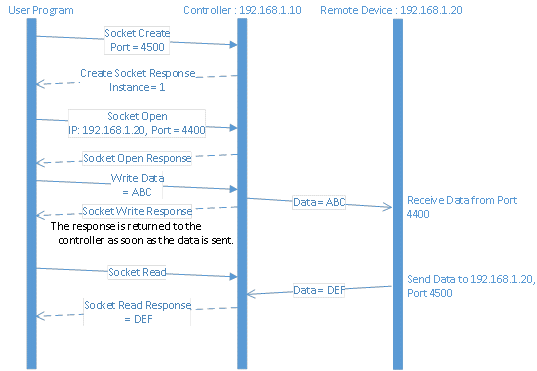

Das folgende Diagramm zeigt eine typische Sequenz von Socket-Schnittstellentransaktionen für die UDP-Kommunikation, wenn ein Dienst mit geöffneter Verbindung verwendet wird, um die Zieladresse festzulegen.

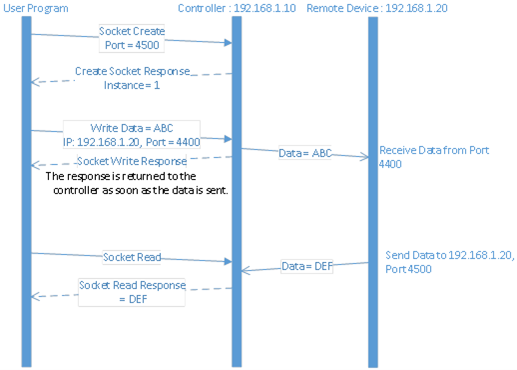

Das folgende Diagramm zeigt eine typische Sequenz von Socket-Schnittstellentransaktionen für die UDP-Kommunikation, wenn kein Dienst mit geöffneter Verbindung verwendet wird, um die Zieladresse festzulegen. In diesem Fall gibt der Controller das Ziel für jedes Datagramm an und empfängt die Absenderadresse zusammen mit jedem erhaltenen Datagramm.
