Socket-Anweisung für Timing-Diagramme

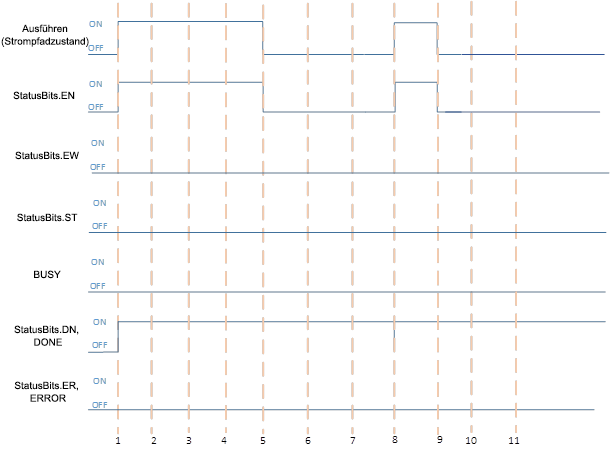

Erfolgreiche Ausführung für Socket-Anweisungen, wenn der Prozess unmittelbar erfolgt
Erfolgreiche Ausführung für Socket-Anweisungen, wenn der Prozess unmittelbar erfolgt
Strompfadbedingung | Beschreibung |
|---|---|
1 | Strompfadbedingung wird TRUE, wenn gilt:
|
2,3,4 | Keine Änderung in Strompfadbedingung. |
5 | Strompfadbedingung wird FALSE, wenn EN-Bit gelöscht wird. |
6,7 | Keine Änderung in Strompfadbedingung. |
Strompfadbedingung | Beschreibung |
|---|---|
8 | Strompfadbedingung wird TRUE, wenn gilt:
|
9 | Strompfadbedingung wird FALSE, wenn EN-Bit gelöscht wird. |
10.11 | Keine Änderung in Strompfadbedingung. |

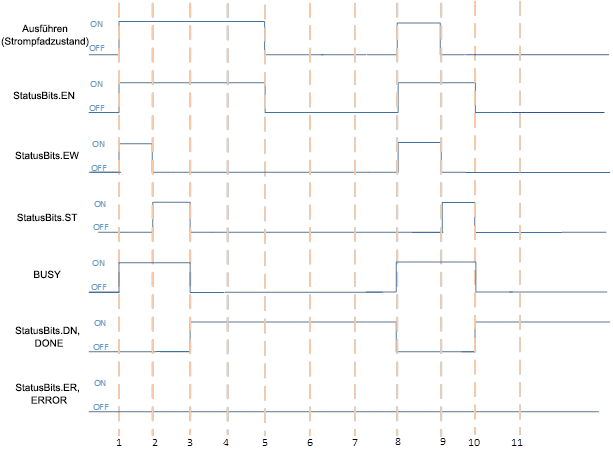

Erfolgreiche Ausführung für Socket-Anweisungen, wenn der Prozess nicht unmittelbar erfolgt
Erfolgreiche Ausführung für Socket-Anweisungen, wenn der Prozess nicht unmittelbar erfolgt
Strompfadbedingung | Beschreibung |
|---|---|
1 | Strompfadbedingung wird TRUE, wenn gilt:
|
2 | Ausführung der Socket-Anweisungen wird gestartet, wenn gilt:
|
3 | Ausführung der Socket-Anweisungen ist erfolgreich, wenn gilt:
|
4 | Keine Änderung in Strompfadbedingung. |
5 | Strompfadbedingung wird FALSE, wenn EN-Bit gelöscht wird. |
6,7 | Keine Änderung in Strompfadbedingung. |
Strompfadbedingung | Beschreibung |
|---|---|
8 | Strompfadbedingung wird TRUE, wenn gilt:
|
9 | Ausführung der Socket-Anweisungen wird gestartet, wenn gilt:
|
10 | Ausführung der Socket-Anweisungen ist erfolgreich, wenn gilt:
|

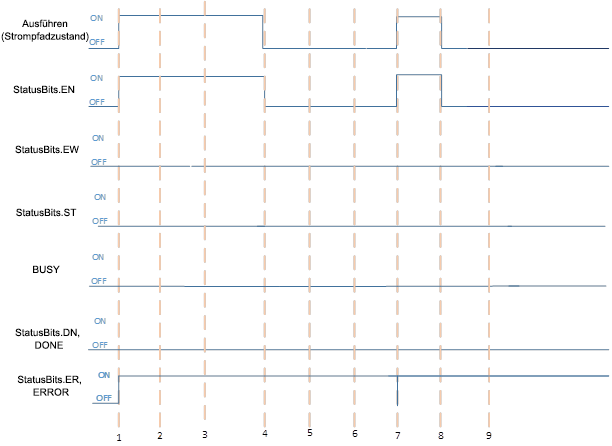

Socket-Anweisungen schlagen fehl, wenn EN = TRUE und EW und ST = FALSE sind
Socket-Anweisungen schlagen fehl, wenn EN = TRUE und EW und ST = FALSE sind
Strompfadbedingung | Beschreibung |
|---|---|
1 | Strompfadbedingung wird TRUE, wenn gilt:
|
2,3 | Keine Änderung in Strompfadbedingung. |
4 | Strompfadbedingung wird FALSE, wenn EN-Bit gelöscht wird. |
5,6 | Keine Änderung in Strompfadbedingung. |
Strompfadbedingung | Beschreibung |
|---|---|
7 | Strompfadbedingung wird TRUE, wenn gilt:
|
8 | Strompfadbedingung wird FALSE, wenn EN-Bit gelöscht wird. |
9 | Keine Änderung in Strompfadbedingung. |

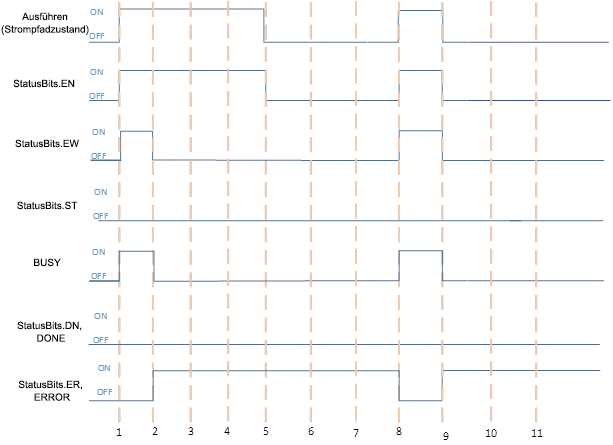

Socket-Anweisungen schlagen fehl, wenn EW TRUE ist und die Anweisungsverarbeitung nicht unmittelbar erfolgt
Socket-Anweisungen schlagen fehl, wenn EW TRUE ist und die Anweisungsverarbeitung nicht unmittelbar erfolgt
Strompfadbedingung | Beschreibung |
|---|---|
1 | Strompfadbedingung wird TRUE, wenn gilt:
|
2 | Ausführung der Socket-Anweisungen ist fehlerhaft, wenn gilt:
|
3,4 | Keine Änderung in Strompfadbedingung. |
5 | Strompfadbedingung wird FALSE, wenn EN-Bit gelöscht wird. |
6,7 | Keine Änderung in Strompfadbedingung. |
Strompfadbedingung | Beschreibung |
|---|---|
8 | Strompfadbedingung wird TRUE, wenn gilt:
|
9 | Ausführung der Socket-Anweisungen ist fehlerhaft, wenn gilt:
|
10.11 | Keine Änderung in Strompfadbedingung. |

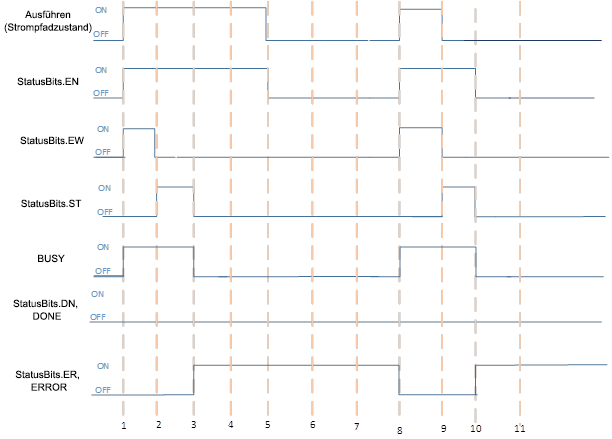

Socket-Anweisungen schlagen fehl, wenn ST TRUE ist und die Anweisungsverarbeitung nicht unmittelbar erfolgt
Socket-Anweisungen schlagen fehl, wenn ST TRUE ist und die Anweisungsverarbeitung nicht unmittelbar erfolgt
Strompfadbedingung | Beschreibung |
|---|---|
1 | Strompfadbedingung wird TRUE, wenn gilt:
|
2 | Ausführung der Socket-Anweisungen wird gestartet, wenn gilt:
|
3 | Ausführung der Socket-Anweisungen ist fehlerhaft, wenn gilt:
|
4 | Keine Änderung in Strompfadbedingung. |
5 | Strompfadbedingung wird FALSE, wenn EN-Bit gelöscht wird. |
6,7 | Keine Änderung in Strompfadbedingung. |
Strompfadbedingung | Beschreibung |
|---|---|
8 | Strompfadbedingung wird TRUE, wenn gilt:
|
9 | Socket-Anweisungen starten die Ausführung, wenn das EW-Bit gelöscht und das ST-Bit gesetzt wird. |
10 | Ausführung der Socket-Anweisungen ist fehlerhaft, wenn gilt:
|
11 | Keine Änderung in Strompfadbedingung. |
