TND (aktuelles Programm wird angehalten)

Die TND-Anweisung hält den aktuellen Zyklus des Benutzerprogramm-Scans an. Nach Abschluss von Ausgangsscan, Eingangsscan und Variablenverwaltung wird das Benutzerprogramm ab dem Anfang der ersten Routine erneut ausgeführt.
Unterstützte Sprachen: Funktionsblockdiagramm, Kontaktplan und Strukturierter Text.
Diese Anweisung gilt für die Controller
Micro810
 LC10,
Micro820
 L20E,
Micro850
 L50E und
Micro870
 L70E.
TND
TND
TND-Parameter
Parameter
Parametertyp
Datentyp
Beschreibung
Enable
Eingang
BOOL
Funktion aktivieren.
  • Wenn Enable = TRUE, Funktion ausführen.
  • Wenn Enable = FALSE, Funktion nicht ausführen.
TND
Ausgang
BOOL
Wenn TRUE, Funktion ausgeführt.
  • Wenn die Variablenüberwachung aktiviert ist, wird der Wert der Überwachungsvariable dem Ausgang der Anweisung zugewiesen.
  • Wenn die Variablenüberwachung deaktiviert ist, wird der Wert der Ausgangsvariable dem Ausgang der Anweisung zugewiesen.

TND-Beispiele

Beispiel für ein TND-Funktionsblockdiagramm
Beispiel für ein TND-Funktionsblockdiagramm
Beispiel für einen TND-Kontaktplan
Beispiel für einen TND-Kontaktplan

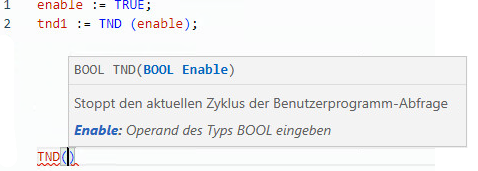

Beispiel für strukturierten TND-Text
Beispiel für strukturierten TND-Text
(* ST Equivalence: *)

TESTOUTPUT := TND(TESTENABLE) ;
Ergebnisse
Tabelle mit TND-Ergebnissen mit Spalten für Name, Wert, Datentyp und Beibehalten
