HYSTER (Hysterese)
Boolesche Hysterese bei der Differenz von reellen Werten. Vergleicht den aktuellen Wert einer Eingabe mit der Obergrenze, die durch Hinzufügen der historischen Verzögerung, gemessen durch Hysterese, festgelegt wurde, mit dem erwarteten Wert für eine Eingabe und ermittelt, ob der aktuelle Wert den Grenzwert überschreitet.
Unterstützte Sprachen: Funktionsblockdiagramm, Kontaktplan und Strukturierter Text.
Diese Anweisung gilt für die Controller
Micro810
LC10, Micro820
L20E, Micro850
L50E und Micro870
L70E.HYSTER
Parameter | Parametertyp | Datentyp | Beschreibung |
|---|---|---|---|
EN | Eingang | BOOL | Anweisungsblock aktivieren.
Gilt nur für Kontaktplan-Programme. |
XIN1 | Eingang | REAL | Beliebiger realer Wert. |
XIN2 | Eingang | REAL | Zum Testen, ob der Eingabewert XIN1 die Obergrenze überschritten hat, die für diesen Eingabewert XIN2 + EPS definiert wurde. |
EPS | Eingang | REAL | Hysterese-Wert (muss über Null liegen). |
ENO | Ausgang | BOOL | Aktivieren der Ausgabe. Gilt nur für Kontaktplan-Programme. |
Q | Ausgang | BOOL | Das Ergebnis der HYSTER-Anweisung.
|
Beispiel eines HYSTER-Zeitgebungs-Diagramms
Im folgenden Diagramm wird HYSTER verwendet, um die Leistungsverzögerung aufgrund der Motorreibung über einen Zeitraum von fünf Sekunden zu ermitteln. Die Anweisung wird alle 10 Millisekunden ausgeführt. Während des Starts war der Betrieb des Motors weniger effizient.
Beispiel eines HYSTER-Zeitgebungs-Diagramms
HYSTER-Beispiele

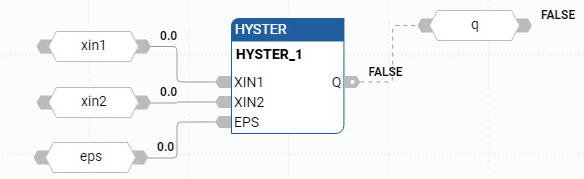

Beispiel für ein HYSTER-Funktionsblockdiagramm
Beispiel für einen HYSTER-Kontaktplan

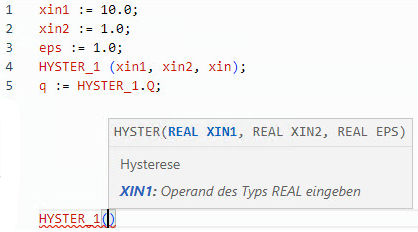

Beispiel für strukturierten HYSTER-Text
