COP (kopieren)

Kopiert Binärdaten des Quellelements in das Zielelement. Das Quellelement bleibt unverändert.

Unterstützte Sprachen: Funktionsblockdiagramm, Kontaktplan und Strukturierter Text.

Diese Anweisung gilt für

Micro820

L20E-,

Micro850

L50E- und

Micro870

L70E-Controller.

COP-Parameter
Parameter	Parametertyp	Datentyp		Beschreibung
Enable	Eingang	BOOL		Anweisungsblock aktivieren. COP wird durch Pegel ausgelöst. TRUE: Kopiervorgang wird ausgeführt. FALSE: Der Funktionsblock befindet sich im Leerlauf.
Src	Eingang	BOOL SINT USINT BYTE INT UINT WORD DINT UDINT	DWORD REAL TIME DATE STRING LWORD ULINT LINT LREAL	Das Quellelement zum Kopieren, eindimensionales Array oder Nicht-Array. Wenn die Quelle vom Datentyp STRING ist, muss das Ziel auch vom Datentyp STRING oder vom Datentyp USINT (UCHAR und BYTE) sein. Andernfalls wird eine Nichtübereinstimmung des Datentyps gemeldet.
SrcOffset	Eingang	UINT		Der Eingabeparameter, der den Startpunkt eines eindimensionalen Arrays in den Quelldaten definiert, damit der Kopiervorgang gestartet wird. Setzen Sie den Offset in folgenden Fällen auf 0: Wenn er nicht vom Datentyp „Array" ist oder Zum Kopieren vom ersten Element für einen eindimensionalen Datentyp „Array“.
Dest	Eingang	BOOL SINT USINT BYTE INT UINT WORD DINT UDINT	DWORD REAL TIME DATE STRING LWORD ULINT LINT	Das Zielelement, in dem der kopierte Wert aus dem eindimensionalen Array oder Nicht-Array-Quellelement gespeichert werden soll. Wenn das Ziel vom Datentyp STRING ist, muss die Quelle vom Datentyp STRING oder vom Datentyp USINT (UCHAR und BYTE) sein. Andernfalls wird eine Nichtübereinstimmung des Datentyps gemeldet.
DestOffset	Eingang	UINT		Der Eingabeparameter, der den Startpunkt innerhalb der Zieldaten zum Speichern der kopierten Elemente definiert. Setzen Sie den Offset in folgenden Fällen auf 0: Wenn er nicht vom Datentyp „Array" ist oder Zum Kopieren vom ersten Element für einen eindimensionalen Datentyp „Array“.
Length	Eingang	UINT		Anzahl der zu kopierenden Zielelemente. Wenn das Ziel vom Datentyp STRING ist, wird die Anzahl der zu kopierenden Zeichenfolgen angezeigt.
Swap	Eingang	BOOL		Der Byte-Tausch erfolgt vor dem Extrahieren und Bearbeiten von hohen und niedrigen 8-Bit-Parametern. Wenn Swap aktiviert ist, wird die Bytereihenfolge umgekehrt, bevor die hohen und niedrigen Bytes verarbeitet werden. Beispielsweise würde bei einem 16-Bit-Wert wie 0x1234 mit einem hohen Byte 0x12 und einem niedrigen Byte 0x34 die Bytereihenfolge auf 0x3412 umgekehrt. Wenn Swap deaktiviert ist, bleiben die hohen und niedrigen Bytes in ihrer ursprünglichen Reihenfolge. Bei einem 16-Bit-Wert wie 0xABCD, bei dem das hohe Byte 0xAB und das niedrige Byte 0xCD ist, bleibt die Byte-Reihenfolge gleich. In folgenden Fällen wird nicht ausgetauscht: Der Quell- oder Zieldatentyp ist STRING, oder Sowohl die Quelle als auch das Ziel sind Daten mit einer Länge von 1 Byte.
Sts	Ausgang	UINT		Status des Kopiervorgangs. Die Definitionen für den Parameter „Sts“ sind in COP-Statuscodes definiert.
ENO	Ausgang	BOOL		Ausgang wird aktiviert. Gilt nur für Kontaktplan-Programme.

COP-Statuscodes (Sts)
COP-Statuscode	Statusbeschreibung
0x00	Keine Aktion ergriffen (nicht aktiviert).
0x01	COP-Funktionsblock erfolgreich.
0x02	Der Zielort verfügt beim Kopieren aus „String“ über Ersatzbytes.
0x03	Quellortdaten sind abgeschnitten.
0x04	Länge der Kopie ist ungültig.
0x05	Beim Datentyp „String“ als entweder Quell- oder Zielort gibt es eine Nichtübereinstimmung des Datentyps.
0x06	Die Quellortdatengröße ist für die Kopie zu klein.
0x07	Die Zielortdatengröße ist für die Kopie zu klein.
0x08	Versatz der „Quellortdaten“ ist ungültig.
0x09	Versatz der „Zielortdaten“ ist ungültig.
0x0A	Die Daten sind entweder am Quell- oder am Zielort ungültig.

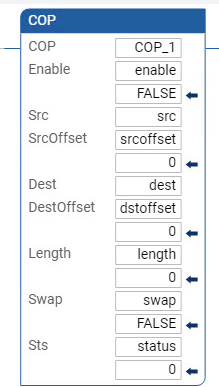

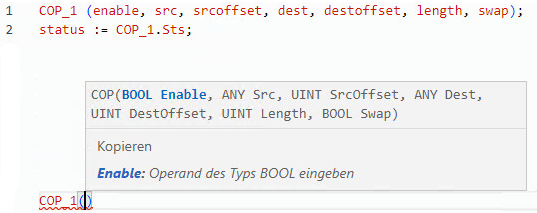

COP-Beispiele

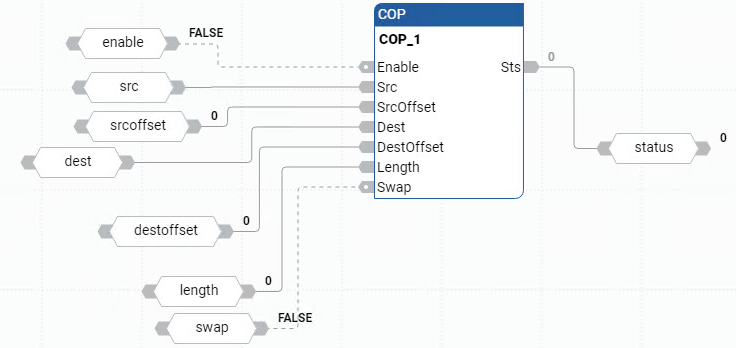

Beispiel für ein COP-Funktionsblockdiagramm

Anweisungen zum Verschieben/Kopieren

Kopieren zu einem anderen Datentyp

Beispiel für ein COP-String-Array
