PLUGIN_WRITE (Plug-In schreiben)

Die PLUGIN_WRITE-Anweisung schreibt einen Block von Daten in jegliche generische Plug-In-Modul-Hardware.

Unterstützte Sprachen: Funktionsblockdiagramm, Kontaktplan und Strukturierter Text.

Diese Anweisung gilt für

Micro820

L20E-,

Micro850

L50E- und

Micro870

L70E-Controller.

PLUGIN_WRITE-Parameter
Parameter	Parametertyp	Datentyp	Beschreibung
Enable	Eingang	BOOL	Anweisungsblock aktivieren. TRUE: Plug-In-Schreibvorgang wird ausgeführt. FALSE: Es findet kein Schreibvorgang für Daten statt.
SlotID	Eingang	UINT	Nummer des Einsteckplatzes. Schacht-ID = 1,2,3,4,5 (beginnend mit dem äußersten linken Steckplatz = 1).
AddrOffset	Eingang	UINT	Adressversatz der ersten zu schreibenden Daten; wird vom ersten Byte des generischen Plug-In-Moduls aus berechnet.
DataLength	Eingang	UINT	Die Anzahl der zu schreibenden Byte.
DataArray	Eingang	USINT	In das generische Plug-In-Modul zu schreibende Daten.
Sts	Ausgang	UINT	PLUGIN_WRITE-Statuscodes. Statuscodes (Sts): 0x00: Funktionsblock nicht aktiviert (kein Betrieb). 0x01: Erfolgreicher Einsteckbetrieb. 0x02: Einsteckbetrieb schlägt aufgrund ungültiger Schacht-ID fehl. 0x03: Plug-In-Betrieb schlägt fehl, da es sich nicht um ein gültiges generisches Plug-In-Modul handelt. 0x04: Einsteckbetrieb schlägt fehl, da sich die zum Betrieb verwendeten Daten außerhalb des Bereichs befinden. 0x05: Einsteckbetrieb schlägt aufgrund eines Paritätsfehlers beim Datenzugriff fehl.
ENO	Ausgang	BOOL	Aktivieren der Ausgabe. Gilt nur für Kontaktplan-Programme.

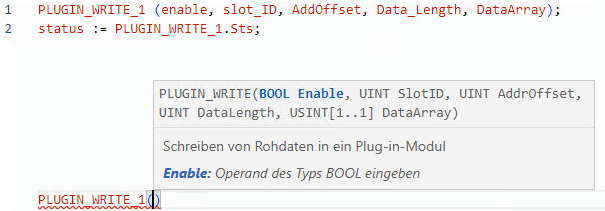

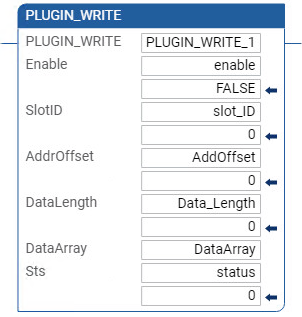

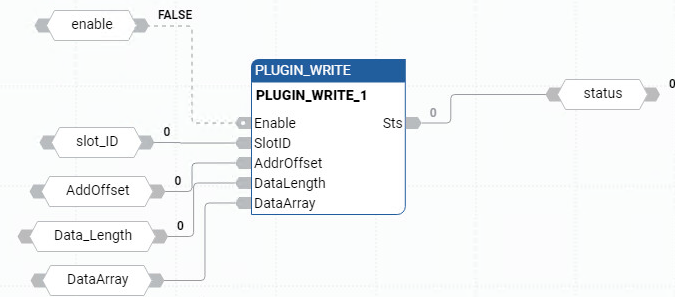

PLUGIN_WRITE-Beispiele
