MODULE_INFO-Anweisung für Timing-Diagramme

In den folgenden Beispielen für Timing-Diagramme werden Ausführungsszenarien für die MODULE_INFO-Anweisung beschrieben.

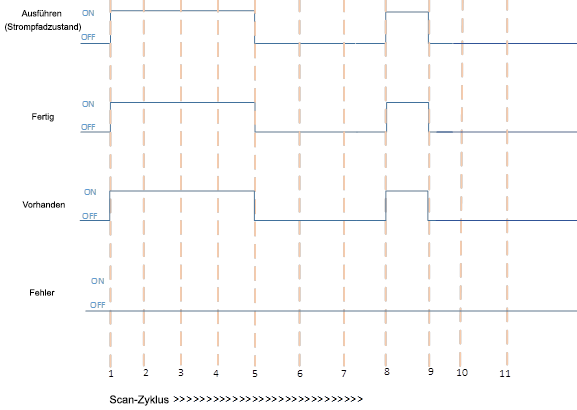

Wird erfolgreich ausgeführt, wenn ein Modul physisch vorhanden ist.

Wird erfolgreich ausgeführt, wenn ein Modul physisch vorhanden ist.
Ausführung erfolgreich, wenn ein Modul physisch vorhanden ist
Werte der MODULE_INFO-Parameter
Scan-Zyklus
Beschreibung
1, 8
Strompfadbedingung wird TRUE, wenn gilt:
  • Aktivierungseingabebit ist TRUE.
  • ModuleType und SlotID sind gültig. Ein physisches Modul ist vorhanden.
  • Die Ausgabebits Fertig und Vorhanden sind TRUE.
  • Fehlerausgabebit ist FALSE.
  • Aktualisieren Sie modulbezogene Informationen für Modul-ID, Lieferanten-ID, Produkttyp, Produktcode und Modulversion entsprechend.
2,3,4
Keine Änderung in Strompfadbedingung.
5. 9
Die Strompfadbedingung wird FALSE, wenn das Aktivierungsbit FALSE ist. Alle Ausgabeparameter werden gelöscht.
6, 7, 10, 11
Keine Änderung in Strompfadbedingung. Aktivierungsbit ist FALSE. Alle Ausgabeparameter werden gelöscht.

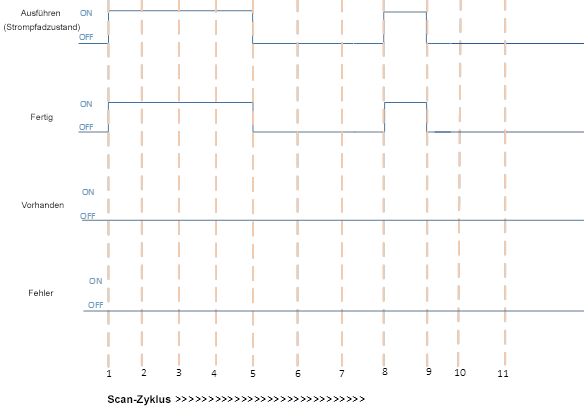

Wird erfolgreich ausgeführt, wenn das Modul nicht physisch vorhanden ist.

Wird erfolgreich ausgeführt, wenn das Modul nicht physisch vorhanden ist.
Ausführung erfolgreich, wenn das Modul nicht physisch vorhanden ist
MODULE_INFO-Parameterwerte
Scan-Zyklus
Beschreibung
1, 8
Strompfadbedingung wird TRUE, wenn gilt:
  • Aktivierungseingabebit ist TRUE.
  • ModuleType und SlotID sind gültig. Es ist kein physisches Modul vorhanden.
  • Done-Ausgangsbit ist TRUE.
  • Die Ausgabebits Fehler und Vorhanden sind FALSE.
  • Aktualisieren Sie modulbezogene Informationen für Modul-ID, Lieferanten-ID, Produkttyp, Produktcode und Modulversion entsprechend.
2,3,4
Keine Änderung in Strompfadbedingung.
  • Aktivierungseingabebit ist TRUE.
  • Eingangsparameter sind gültig, und es ist kein physisches Modul vorhanden.
  • Die Ausgabeparameter werden entsprechend aktualisiert.
5. 9
Strompfadbedingung wird FALSE, wenn gilt:
  • Aktivierungsbit ist FALSE.
  • Alle Ausgabeparameter werden gelöscht.
6, 7, 10, 11
Keine Änderung in Strompfadbedingung. Aktivierungsbit ist FALSE. Alle Ausgabeparameter werden gelöscht.

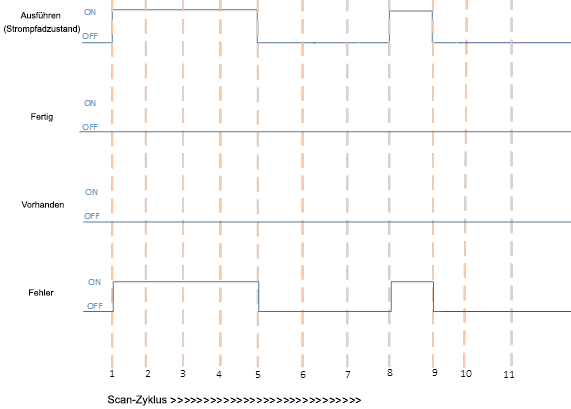

MODULE_INFO-Ausführung mit Fehler

MODULE_INFO-Ausführung mit Fehler
MODULE_INFO-Ausführung mit Fehler
MODULE_INFO-Parameterwerte
Scan-Zyklus
Beschreibung
1, 8
Strompfadbedingung wird TRUE, wenn gilt:
  • Aktivierungseingabebit ist TRUE.
  • ModuleType und SlotID sind gültig. Es ist kein physisches Modul vorhanden.
  • Die Ausgabebits Fertig und Vorhanden sind TRUE.
  • Ausgangsbit Fehler ist TRUE.
  • Modulbezogene Informationen für Modul-ID, Lieferanten-ID, Produkttyp, Produktcode und Modulversion werden gelöscht.
2,3,4
Keine Änderung in Strompfadbedingung.
  • Aktivierungseingabebit ist TRUE.
  • ModuleType, SlotID oder beides ist ungültig.
  • Die Ausgabeparameter werden entsprechend aktualisiert.
5. 9
Strompfadbedingung wird FALSE, wenn gilt:
  • Aktivierungsbit ist FALSE.
  • Alle Ausgabeparameter werden gelöscht.
6, 7, 10, 11
Keine Änderung in Strompfadbedingung. Aktivierungsbit ist FALSE. Alle Ausgabeparameter werden gelöscht.

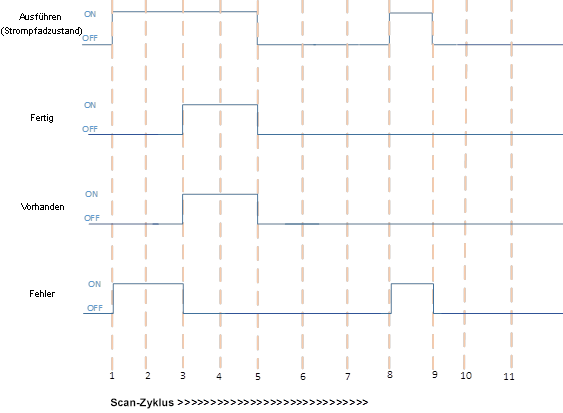

MODULE_INFO erfolgreiche Ausführung mit Fehler - kein physisches Modul

MODULE_INFO erfolgreiche Ausführung mit Fehler - kein physisches Modul
MODULE_INFO erfolgreiche Ausführung mit Fehler - kein physisches Modul
MODULE_INFO-Parameterwerte
Scan-Zyklus
Beschreibung
1, 8
Strompfadbedingung wird TRUE, wenn gilt:
  • Aktivierungseingabebit ist TRUE.
  • ModuleType oder SlotID oder beides ist ungültig. Es ist kein physisches Modul vorhanden.
  • Die Ausgabebits Fertig und Vorhanden sind FALSE.
  • Ausgangsbit Fehler ist TRUE.
  • Modulbezogene Informationen für Modul-ID, Lieferanten-ID, Produkttyp, Produktcode und Modulversion werden gelöscht.
2
Keine Änderung in Strompfadbedingung.
  • Aktivierungseingabebit ist TRUE.
  • ModuleType, SlotID oder beides ist ungültig.
  • Die Ausgabeparameter werden entsprechend aktualisiert.
3, 4
Keine Änderung in Strompfadbedingung.
  • Aktivierungseingabebit ist TRUE.
  • ModuleType und SlotID sind beide gültig. Modul ist physisch vorhanden.
  • Die Ausgabebits Fertig und Vorhanden sind TRUE.
  • Fehlerausgabebit ist FALSE.
  • Aktualisieren Sie Modulinformationen für Modul-ID, Lieferanten-ID, Produkttyp, Produktcode und Modulversion entsprechend.
5. 9
Strompfadbedingung wird FALSE, wenn gilt:
  • Aktivierungsbit ist FALSE.
  • Alle Ausgabeparameter werden gelöscht.
6, 7, 10, 11
Keine Änderung in Strompfadbedingung. Aktivierungsbit ist FALSE. Alle Ausgabeparameter werden gelöscht.

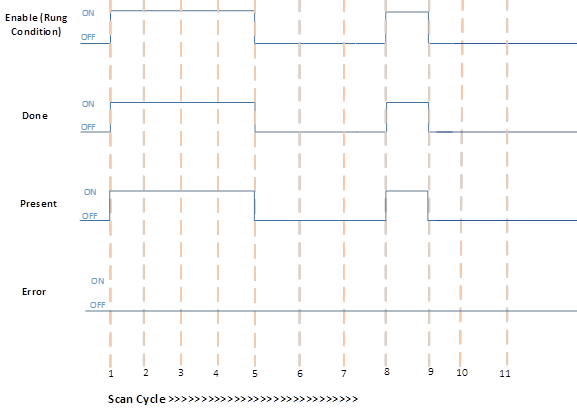

MODULE_INFO erfolgreiche Ausführung mit Fehler, wenn physisches Modul vorhanden ist

MODULE_INFO erfolgreiche Ausführung mit Fehler, wenn physisches Modul vorhanden ist
MODULE_INFO erfolgreiche Ausführung mit Fehler, wenn physisches Modul vorhanden ist
MODULE_INFO-Parameterwerte
Scan-Zyklus
Beschreibung
1, 8
Strompfadbedingung wird TRUE, wenn gilt:
  • Aktivierungseingabebit ist TRUE.
  • ModuleType, SlotID oder beides ist gültig. Modul ist physisch vorhanden.
  • Die Ausgabebits Fertig und Vorhanden sind TRUE.
  • Fehlerausgabebit ist FALSE
  • Aktualisieren Sie modulbezogene Informationen für Modul-ID, Lieferanten-ID, Produkttyp, Produktcode und Modulversion entsprechend.
2
Keine Änderung in Strompfadbedingung.
  • Aktivierungseingabebit ist TRUE.
  • Moduleingangsparameter sind gültig, und das Modul ist physisch vorhanden.
  • Die Ausgabeparameter werden entsprechend aktualisiert.
3, 4
Keine Änderung in Strompfadbedingung.
  • Aktivierungseingabebit ist TRUE.
  • ModuleType und SlotID sind beide ungültig. Modul ist physisch vorhanden.
  • Die Ausgabebits Fertig und Vorhanden sind FALSE.
  • Ausgangsbit Fehler ist TRUE und wird gelöscht.
  • Aktualisieren Sie Modulinformationen für Modul-ID, Lieferanten-ID, Produkttyp, Produktcode und Modulversion entsprechend.
5. 9
Strompfadbedingung wird FALSE, wenn gilt:
  • Aktivierungsbit ist FALSE.
  • Alle Ausgabeparameter werden gelöscht.
6, 7, 10, 11
Keine Änderung in Strompfadbedingung. Aktivierungsbit ist FALSE. Alle Ausgabeparameter werden gelöscht.
