MSG_CIPSYMBOLIC (Symbolische CIP-Nachricht)

Die MSG_CIPSYMBOLIC-Anweisung sendet eine gewöhnliche CIP-Meldung (Common Industrial Protocol) über einen Ethernet-Kanal oder einen seriellen Anschluss.

Unterstützte Sprachen: Funktionsblockdiagramm, Kontaktplan und Strukturierter Text.

Diese Anweisung gilt für

Micro820

L20E-,

Micro850

L50E- und

Micro870

L70E-Controller.

MSG_CIPSYMBOLIC-Vorgang

Wenn der Funktionsblock aktiviert ist, werden die Empfangspuffer für die Lesevorgänge an der Anstiegflanke von „Enable“ gelöscht.

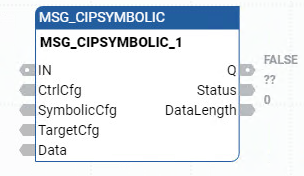

Argumente

MSG_CIPSYMBOLIC-Parameter
Parameter	Parametertyp	Datentyp	Beschreibung
IN	Eingang	BOOL	Eingangszustand des Strompfads. TRUE: Anstiegsflanke erkannt. Startet den Anweisungsblock unter der Voraussetzung, dass der letzte Vorgang abgeschlossen ist. FALSE: Anstiegsflanke nicht erkannt, Leerlauf.
CtrlCfg	Eingang	CIPCONTROLCFG	Konfiguration der Ausführungssteuerung für Anweisungsblöcke Verwenden Sie die CIPCONTROLCFG-Parameter, um „CtrlCfg“ zu definieren.
SymbolicCfg	Eingang	CIPSYMBOLICCFG	Hinweise zum Symbol für Lesen und Schreiben.
TargetCfg	Eingang	CIPTARGETCFG	Konfiguration des Zielgeräts. Verwenden Sie die CIPTARGETCFG-Parameter, um „TargetCfg“ zu definieren.
Data	Eingang	USINT[1..1]	Der Lesebefehl speichert die vom Server zurückgegebenen Daten. Der Schreibbefehl puffert die an den Server zu sendenden Daten. Wenn eine MSG ausgelöst oder erneut ausgelöst wird, werden die Daten für den MSG-Lesebefehl gelöscht.
Q	Ausgang	BOOL	Die Ausgaben dieser Anweisung werden asynchron vom Programm-Scan aktualisiert. Die Anweisung kann von Ausgabe Q nicht neu ausgelöst werden, da IN von der Kante ausgelöst wird. TRUE: MSG-Anweisung erfolgreich beendet. FALSE: MSG-Anweisung ist nicht beendet.
Status	Ausgang	CIPSTATUS	Ausführungsstatus des Funktionsblocks Wenn eine MSG ausgelöst oder erneut ausgelöst wird, werden alle Elemente in „Status“ zurückgesetzt. Die Status-Ausgabe ist in Datentyp „CIPSTATUS“ definiert.
DataLength	Ausgang	UINT	Anzahl der gelesenen Datenbytes. Für geschriebene ist der Wert 0. Wenn eine MSG ausgelöst oder erneut ausgelöst wird, wird DataLength für den MSG-Lesebefehl auf 0 zurückgesetzt.

MSG_CIPSYMBOLIC-Beispiele

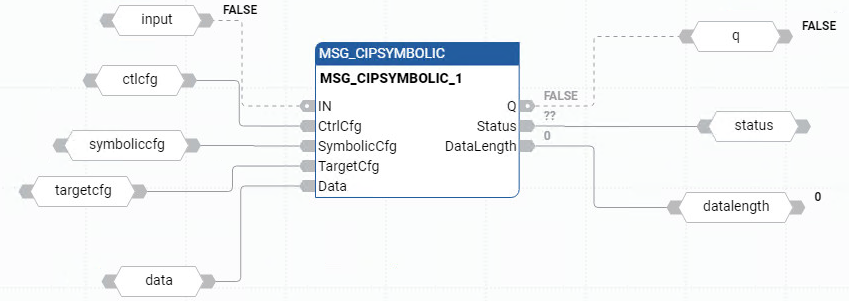

Beispiel für ein MSG_CIPSYMBOLIC-Funktionsblockdiagramm

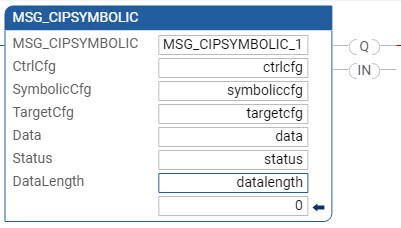

Beispiel für einen MSG_CIPSYMBOLIC-Kontaktplan

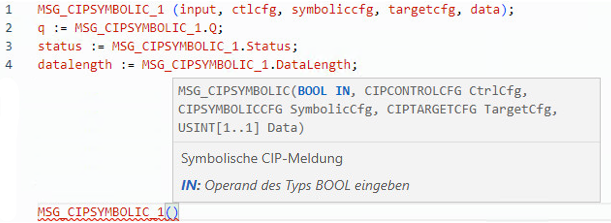

Beispiel für strukturierten MSG_CIPSYMBOLIC-Text
