XOR_MASK (exklusive OR-Maske)

Ganzzahlige exklusive bitweise OR-Maske gibt invertierte Bitwerte zurück.

Unterstützte Sprachen: Funktionsblockdiagramm, Kontaktplan und Strukturierter Text.

Diese Anweisung gilt für die Controller

Micro810

LC10,

Micro820

L20E,

Micro850

L50E und

Micro870

L70E.

XOR_MASK-Parameter
Parameter	Parametertyp	Datentyp	Beschreibung
EN	Eingang	BOOL	Bei True ist die Anweisung aktiviert. TRUE: Ausführen der aktuellen Berechnung. FALSE: Es findet keine Berechnung statt. Gilt für Kontaktplan-Programme.
IN	Eingang	DINT	Muss als ganze Zahl vorliegen.
MSK	Eingang	DINT	Muss als ganze Zahl vorliegen.
XOR_MASK	Ausgang	DINT	Bitweises logisches exklusives OR zwischen IN und MSK.
ENO	Ausgang	BOOL	Ausgang wird aktiviert. Gilt für Kontaktplan-Programme.

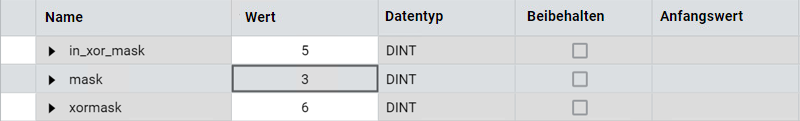

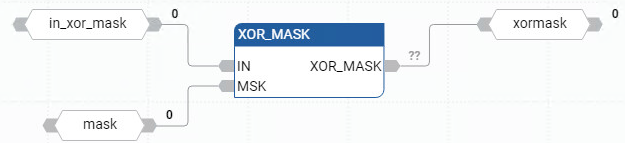

XOR_MASK-Beispiele

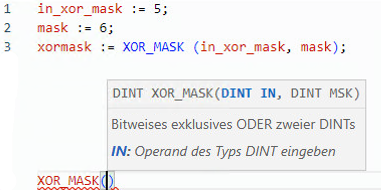

(* ST Equivalence: *)
crc32 := XOR_MASK (prevcrc, nextc);
result := XOR_MASK (16#012, 16#011); (* equals 16#003 *)
