XOR (exklusives OR)

Die XOR-Anweisung führt eine exklusive OR-Operation mit zwei booleschen Werten durch.

Unterstützte Sprachen: Funktionsblockdiagramm, Kontaktplan und Strukturierter Text.

Diese Anweisung gilt für die Controller

Micro810

LC10,

Micro820

L20E,

Micro850

L50E und

Micro870

L70E.

XOR-Parameter
Parameter	Parametertyp	Datentyp	Beschreibung
i1	Eingang	BOOL	Wert als boolescher Datentyp.
i2	Eingang	BOOL	Wert als boolescher Datentyp.
o1	Ausgang	BOOL	Boolesches Exclusive OR der beiden Eingabebegriffe. TRUE: Wenn einer der beiden Eingänge TRUE ist. FALSE: Wenn beide Eingänge FALSE sind oder beide Eingänge TRUE sind.

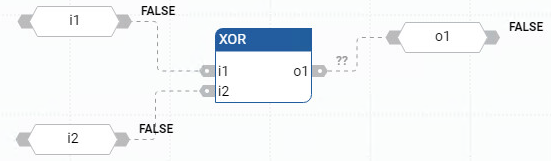

XOR-Beispiele

(* ST equivalence: *)

bo10 := bi101 XOR NOT (bi102);

bo5 := (bi51 XOR bi52) XOR bi53;
