SR (setzen/zurücksetzen)
Die SR-Anweisung legt ein dominantes bistabiles Element fest.
Unterstützte Sprachen: Funktionsblockdiagramm, Kontaktplan und Strukturierter Text.
Diese Anweisung gilt für die Controller
Micro810
LC10, Micro820
L20E, Micro850
L50E und Micro870
L70E.SR
Parameter | Parametertyp | Datentyp | Beschreibung |
|---|---|---|---|
SET1 | Eingang | BOOL | TRUE: Setzt Q1 auf TRUE (dominant: höchste Priorität beim Bestimmen eines Anweisungsverhaltens). |
RESET | Eingang | BOOL | TRUE: Setzt Q1 auf FALSE. |
Q1 | Ausgang | BOOL | Boolescher Speicherzustand.
|
Set1 | Zurücksetzen | Q1 | Result Q1 |
|---|---|---|---|
0 | 0 | 0 | 0 |
0 | 0 | 1 | 1 |
0 | 1 | 0 | 0 |
0 | 1 | 1 | 0 |
1 | 0 | 0 | 1 |
1 | 0 | 1 | 1 |
1 | 1 | 0 | 1 |
1 | 1 | 1 | 1 |
SR-Beispiele

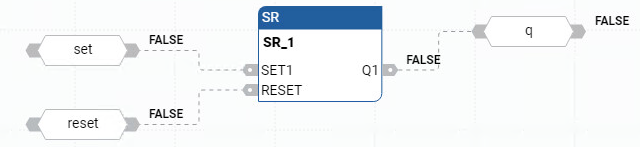

Beispiel für SR-Funktionsblockdiagramm
Beispiel für ein SR-Kontaktplan-Programm

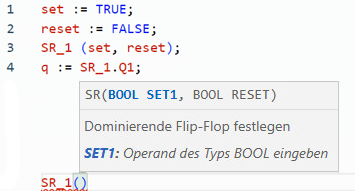

Beispiel für strukturierten SR-Text
(* ST Equivalence: SR1 is an instance of a SR block *) SR1((auto_mode & start_cmd), stop_cmd); command := SR1.Q1;

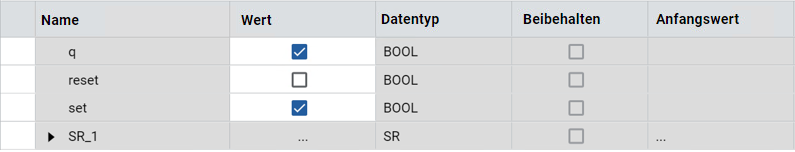

Ergebnisse
