RS (Zurücksetzen/Setzen)

Die RS-Anweisung setzt das dominante (höchste Priorität beim Bestimmen eines Anweisungsverhaltens) bistabile Element zurück bzw. legt es fest.
Unterstützte Sprachen: Funktionsblockdiagramm, Kontaktplan und Strukturierter Text.
Diese Anweisung gilt für die Controller
Micro810
 LC10,
Micro820
 L20E,
Micro850
 L50E und
Micro870
 L70E.
RS
RS
RS-Parameter
Parameter
Parametertyp
Datentyp
Beschreibung
SET
Eingang
BOOL
TRUE: Setzt Q1 auf TRUE.
RESET1
Eingang
BOOL
TRUE: Setzt Q1 auf FALSE (dominant).
Q1
Ausgang
BOOL
Boolescher Speicherzustand.

RS-Beispiele

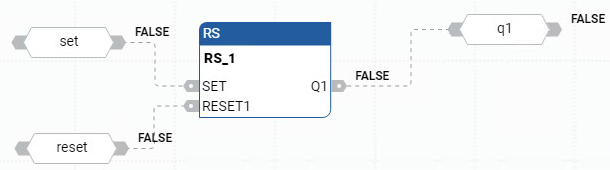

Beispiel für RS-Funktionsblockdiagramm
Beispiel für ein RS-Funktionsblockdiagramm
Beispiel für einen RS-Kontaktplan
Beispiel für einen RS-Kontaktplan

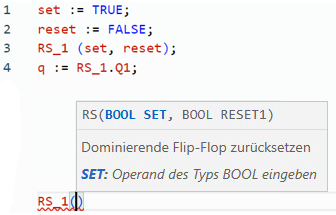

Beispiel für strukturierten RS-Text
Beispiel für strukturierten RS-Text
(* ST Equivalence: RS1 is an instance of a RS block *)

RS1(start_cmd, (stop_cmd OR alarm));

command := RS1.Q1;

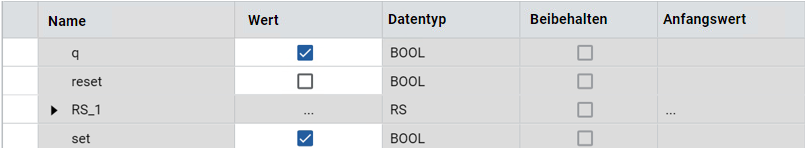

Ergebnisse
Ergebnisse
