OR_MASK (bitweise OR-Maske)

Ganzzahlige bitweise OR-Maske, zur Aktivierung von Bits.

Unterstützte Sprachen: Funktionsblockdiagramm, Kontaktplan und Strukturierter Text.

Diese Anweisung gilt für die Controller

Micro810

LC10,

Micro820

L20E,

Micro850

L50E und

Micro870

L70E.

OR_MASK-Parameter
Parameter	Parametertyp	Datentyp	Beschreibung
EN	Eingang	BOOL	Bei True ist die Anweisung aktiviert. TRUE: Ausführen der aktuellen Berechnung. FALSE: Es findet keine Berechnung statt. Gilt für Kontaktplan-Programme.
IN	Eingang	DINT	Muss als ganze Zahl vorliegen.
MSK	Eingang	DINT	Muss als ganze Zahl vorliegen.
OR_MASK	Ausgang	DINT	Bitweises logisches OR zwischen IN und MSK.
ENO	Ausgang	BOOL	Ausgang wird aktiviert. Gilt für Kontaktplan-Programme.

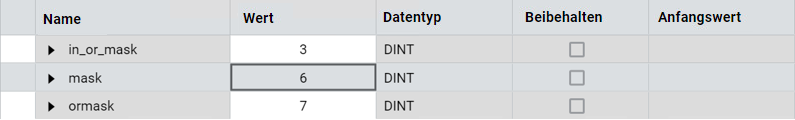

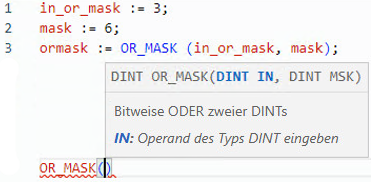

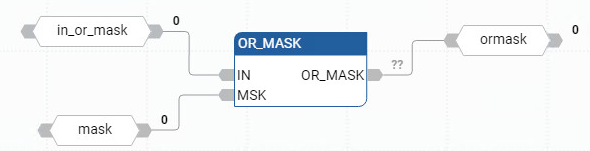

OR_MASK-Beispiele

(* ST Equivalence: *)

parity := OR_MASK (xvalue, 1); (* makes value always odd *)

result := OR_MASK (16#abc, 16#f0f); (* equals 16#fbf *)
