OR

Die OR-Anweisung führt eine logische OR-Operation mit zwei oder mehr booleschen Werten aus, und gibt den booleschen Wert „True“ zurück, wenn einer der beiden Eingänge „True“ ist. Andernfalls gibt die Operation „False“ zurück.
Unterstützte Sprachen: Funktionsblockdiagramm, Kontaktplan und Strukturierter Text.
Diese Anweisung gilt für die Controller
Micro810
 LC10,
Micro820
 L20E,
Micro850
 L50E und
Micro870
 L70E.
OR
OR
OR-Parameter
Parameter
Parametertyp
Datentyp
Beschreibung
i1
Eingang
BOOL
Wert als boolescher Datentyp.
i2
Eingang
BOOL
Wert als boolescher Datentyp.
o1
Ausgang
BOOL
Boolesches OR der Eingabebegriffe.
  • TRUE: Wenn mindestens eine Eingabe TRUE ist.
  • FALSE: Wenn Eingaben FALSE sind.

OR-Beispiele

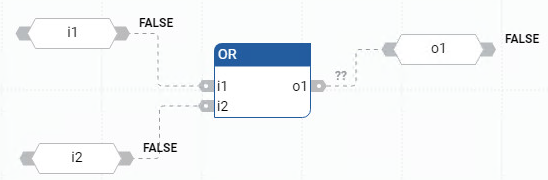

Beispiel für ein OR-Funktionsblockdiagramm
Beispiel für ein OR-Funktionsblockdiagramm
Beispiel für ein OR-Kontaktplan-Programm
Beispiel für ein OR-Kontaktplan-Programm
(* ST equivalence: *)

bo10 := bi101 OR NOT (bi102);

bo5 := (bi51 OR bi52) OR bi53;
