NOT_MASK (Bit-zu-Bit-NOT-Maske)

Ganzzahlige bitweise Negationsmaske; damit wird der Wert eines Parameters umgekehrt.
Unterstützte Sprachen: Funktionsblockdiagramm, Kontaktplan und Strukturierter Text.
Diese Anweisung gilt für die Controller
Micro810
 LC10,
Micro820
 L20E,
Micro850
 L50E und
Micro870
 L70E.
NOT_MASK
NOT_MASK
NOT_MASK-Parameter
Parameter
Parametertyp
Datentyp
Beschreibung
EN
Eingang
BOOL
Bei True ist die Anweisung aktiviert.
  • TRUE: Ausführen der aktuellen Berechnung.
  • FALSE: Es findet keine Berechnung statt.
Gilt für Kontaktplan-Programme.
IN
Eingang
DINT
Muss als ganze Zahl vorliegen.
NOT_MASK
Ausgang
DINT
Bitweise Negation an 32 Bits IN.
ENO
Ausgang
BOOL
Ausgang wird aktiviert. Gilt für Kontaktplan-Programme.

NOT_MASK-Beispiele

Beispiel für ein NOT_MASK-Funktionsblockdiagramm
Beispiel für ein NOT_MASK-Funktionsblockdiagramm
Beispiel für einen NOT_MASK-Kontaktplan
Beispiel für einen NOT_MASK-Kontaktplan

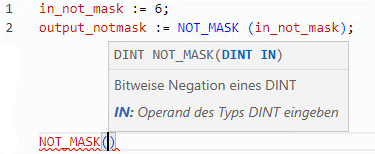

Beispiel für strukturierten NOT_MASK-Text
Beispiel für strukturierten NOT_MASK-Text
(*ST equivalence: *)
result := NOT_MASK (16#1234);
(* result is 16#FFFF_EDCB *)
Ergebnisse
Ergebnisse
