NOT

Die NOT Anweisung konvertiert boolesche Werte in negierte Werte.
Unterstützte Sprachen: Funktionsblockdiagramm, Kontaktplan und Strukturierter Text.
Diese Anweisung gilt für die Controller
Micro810
 LC10,
Micro820
 L20E,
Micro850
 L50E und
Micro870
 L70E.
NOT
NOT
NOT-Parameter
Parameter
Parametertyp
Datentyp
Beschreibung
i1
Eingang
BOOL
Jeder Wert vom Typ „Boolean“ oder jeder komplexe Ausdruck.
o1
Ausgang
BOOL
TRUE, wenn IN den Wert FALSE hat. FALSE, wenn IN den Wert TRUE hat.

NOT-Beispiele

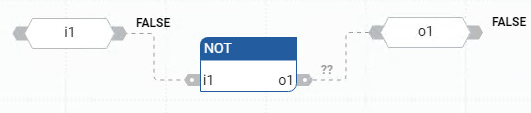

Beispiel für ein NOT-Funktionsblockdiagramm
Beispiel für ein NOT-Funktionsblockdiagramm
Beispiel für ein NOT-Kontaktplan-Programm
Beispiel für ein NOT-Kontaktplan-Programm
(* ST equivalence: *)

bo10 := NOT (bi101);
