MUX8B (Multiplexer mit 8 BOOL-Eingängen)

Multiplexer zwischen acht BOOL-Eingängen. Es wird ein BOOL-Wert ausgegeben.

Unterstützte Sprachen: Funktionsblockdiagramm, Kontaktplan und Strukturierter Text.

Diese Anweisung gilt für die Controller

Micro810

LC10,

Micro820

L20E,

Micro850

L50E und

Micro870

L70E.

MUX8B-Parameter
Parameter	Parametertyp	Datentyp	Beschreibung
Selector	Eingang	USINT	Ganzzahliger Auswahlwert muss im Satz [0...7] liegen.
IN0	Eingang	BOOL	Beliebiger BOOLESCHER Eingabewert. TRUE: Wenn die Auswahl 0 ist. FALSE: Wenn die Auswahl nicht 0 ist.
IN1	Eingang	BOOL	Beliebiger BOOLESCHER Eingabewert. TRUE: Wenn die Auswahl 1 ist. FALSE: Wenn die Auswahl nicht 1 ist.
IN2	Eingang	BOOL	Beliebiger BOOLESCHER Eingabewert. TRUE: Wenn die Auswahl 2 ist. FALSE: Wenn die Auswahl nicht 2 ist.
IN3	Eingang	BOOL	Beliebiger BOOLESCHER Eingabewert. TRUE: Wenn die Auswahl 3 ist. FALSE: Wenn die Auswahl nicht 3 ist.
IN4	Eingang	BOOL	Beliebiger BOOLESCHER Eingabewert. TRUE: Wenn die Auswahl 4 ist. FALSE: Wenn die Auswahl nicht 4 ist.
IN5	Eingang	BOOL	Beliebiger BOOLESCHER Eingabewert. TRUE: Wenn die Auswahl 5 ist. FALSE: Wenn die Auswahl nicht 5 ist.
IN6	Eingang	BOOL	Beliebiger BOOLESCHER Eingabewert. TRUE: Wenn die Auswahl 6 ist. FALSE: Wenn die Auswahl nicht 6 ist.
IN7	Eingang	BOOL	Beliebiger BOOLESCHER Eingabewert. TRUE: Wenn die Auswahl 7 ist. FALSE: Wenn die Auswahl nicht 7 ist.
MUX8B	Ausgang	BOOL	TRUE wenn: In0, wenn „Selector“ = 0 In1, wenn „Selector“ = 1 In2, wenn „Selector“ = 2 In3, wenn „Selector“ = 3 In4, wenn „Selector“ = 4 In5, wenn „Selector“ = 5 In6, wenn „Selector“ = 6 In7, wenn „Selector“ = 7 FALSE: Bei allen anderen Werten der Auswahl.

MUX8B-Beispiele

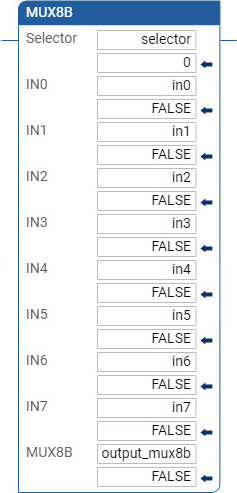

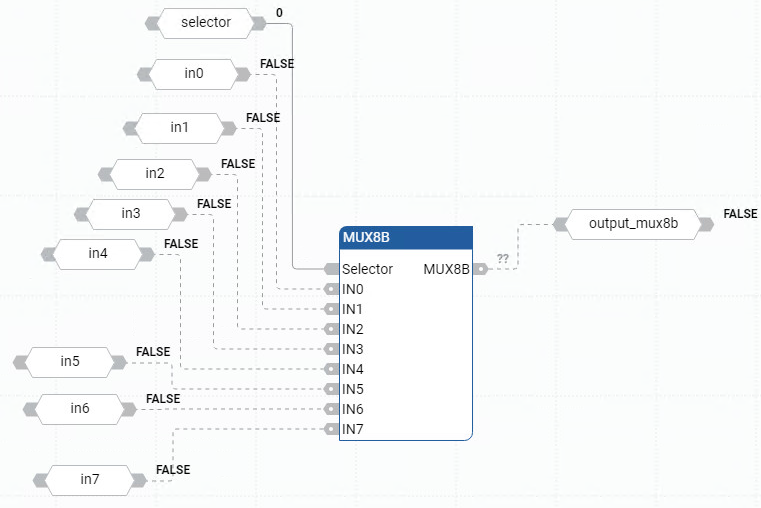

Beispiel für ein MUX8B-Funktionsblockdiagramm

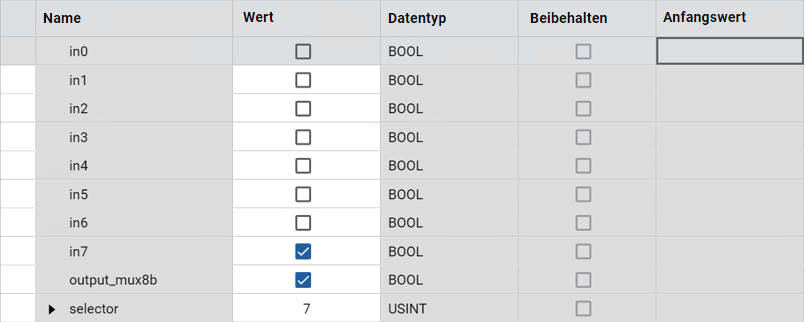

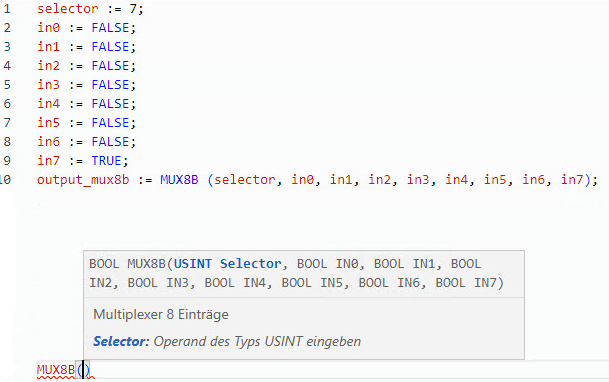

(* ST Equivalence: *)

range := MUX8 (choice, 1, 5, 10, 50, 100, 500, 1000, 5000);

(* select from 8 predefined ranges, for example, if choice is 3, range will be 50 *)
