LCD_REM (Remote-LCD)

Die LCD_REM-Anweisung zeigt benutzerdefinierte Meldungen für das Remote-LCD an.
Details zum Betrieb: Für Line1 bis Line8 beträgt die maximale Länge der Zeichenfolge 24 Zeichen.
Unterstützte Sprachen: Funktionsblockdiagramm, Kontaktplan und Strukturierter Text.
Diese Anweisung gilt für
Micro820
 L20E-,
Micro850
 L50E- und
Micro870
 L70E-Controller.
LCD_REM
LCD_REM
LCD_REM-Parameter
Parameter
Parametertyp
Datentyp
Beschreibung
Enable
Eingang
BOOL
Aktivieren Sie den Anweisungsblock.
TRUE: Remote-LCD schaltet von der E/A-Statusanzeige in die benutzerdefinierte Anzeige.
FALSE: Remote-LCD schaltet zurück zur E/A-Statusanzeige.
Font
Eingang
UDINT
Schriftgröße für die Startmeldung:
  • 0: Standard (Groß – 8x16)
  • 1: Klein (8x8)
  • 2: Groß (8x16)
  • 3: Extragroß (16x16)
  • 4 und Folgende: Reserviert
Die Remote-LCD-Größe ist 192x64 Pixel.
Sobald die Schriftgröße für Startmeldung klein ist, zeigt das Remote-LCD Folgendes an:
  • Zeichenfolgen in Line1 bis Line8.
  • Maximal 24 Zeichen pro Zeile.
Sobald die Schriftgröße für Startmeldung groß oder extra groß ist, zeigt das Remote-LCD Folgendes an:
  • Zeichenfolgen in Line1 bis Line4.
  • Zeichenfolgen in Line5 bis Line8 werden ignoriert.
  • Maximal 12 Zeichen pro Zeile.
Line1
Eingang
String
Zeichenfolge, die in Zeile 1 des LCD-Moduls angezeigt werden soll.
Für Line1 bis Line8 beträgt die maximale Länge der Zeichenfolge 24 Zeichen.
Line2
Eingang
String
Zeichenfolge, die in Zeile 2 des LCD-Moduls angezeigt wird.
Line3
Eingang
String
Zeichenfolge, die in Zeile 3 des LCD-Moduls angezeigt wird.
Line4
Eingang
String
Zeichenfolge, die in Zeile 4 des LCD-Moduls angezeigt wird.
Line5
Eingang
String
Zeichenfolge, die in Zeile 5 des LCD-Moduls angezeigt wird.
Line6
Eingang
String
Zeichenfolge, die in Zeile 6 des LCD-Moduls angezeigt wird.
Line7
Eingang
String
Zeichenfolge, die in Zeile 7 des LCD-Moduls angezeigt wird.
Line8
Eingang
String
Zeichenfolge, die in Zeile 8 des LCD-Moduls angezeigt wird.
LCD_REM
Ausgang
BOOL
Funktionsblock aktivieren.
  • Wenn Enable = TRUE, Benutzeranzeige ist aktiv.
  • Wenn Enable = FALSE, ist E/A-Status/Menü-Anzeige aktiv.
Sts
Ausgang
UINT
Status des Remote-LCD-Vorgangs.
LCD_REM-Statuscodes:
  • 0: Aktivierungseingabe ist falsch.
  • 1: Benutzermeldung erfolgreich angezeigt.
  • 2: Remote-LCD nicht erkannt.
  • 3: Verbindungsfehler.
Kann in folgenden Fällen auftreten:
  • Remote-LCD ist nicht physisch am Controller angeschlossen (oder die Verdrahtung ist fehlerhaft).
  • Einstellungen des seriellen Anschlusses sind anders als von der Remote-LCD gefordert.
  • 4: Ungültiger Schriftartcode.
  • 5: 5-65535 – Reserviert.

LCD_REM-Beispiele

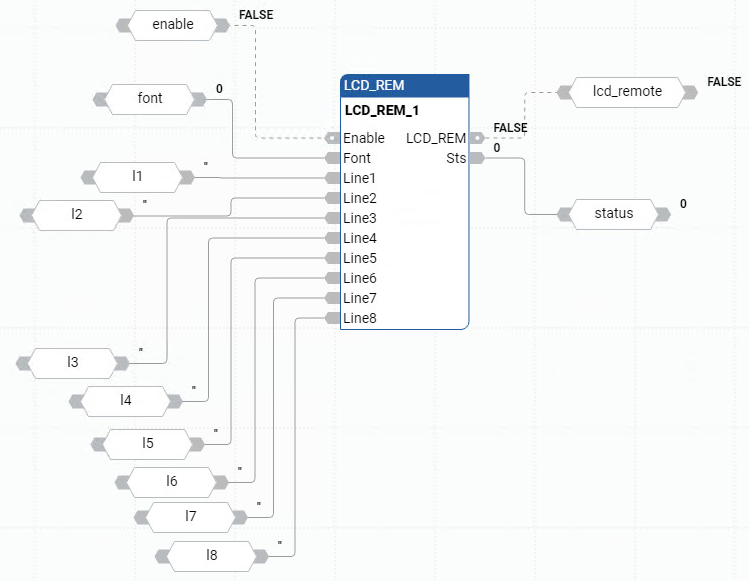

Beispiel für ein LCD_REM-Funktionsblockdiagramm
Beispiel für ein LCD_REM-Funktionsblockdiagramm

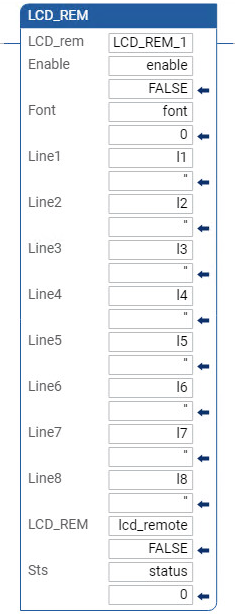

Beispiel für einen LCD_REM-Kontaktplan
Beispiel für einen LCD_REM-Kontaktplan

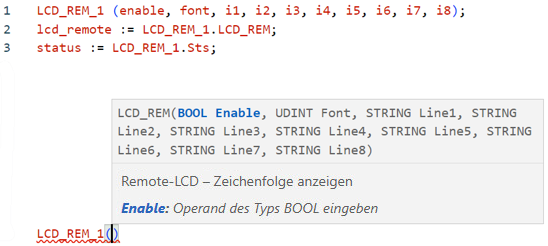

Beispiel für strukturierten LCD_REM-Text
Beispiel für strukturierten LCD_REM-Text
