LCD_BKLT_REM (Remote-LCD-Hintergrundbeleuchtung)

Die LCD_BKLT_REM-Anweisung legt die Parameter der Remote-LCD-Hintergrundbeleuchtung in einem Benutzerprogramm fest.
Details zum Betrieb:
Die in LCD_BKLT_REM definierten Hintergrundbeleuchtungseinstellungen werden verwendet, wenn das Remote-LCD-Display:
  • eine benutzerdefinierte, mithilfe von LCD_REM definierte Anzeige ist.
  • der standardmäßige E/A-Statusbildschirm ist.
  • Bei allen anderen Anzeigen werden die über das Menü auf dem Remote-LCD definierten Hintergrundbeleuchtungseinstellungen verwendet.
Unterstützte Sprachen: Funktionsblockdiagramm, Kontaktplan und Strukturierter Text.
Diese Anweisung gilt für
Micro820
 L20E-,
Micro850
 L50E- und
Micro870
 L70E-Controller.

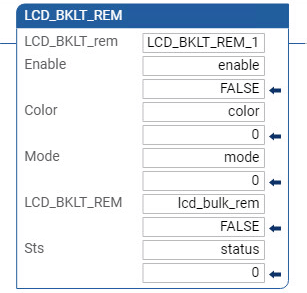

LCD_BKLT_REM
LCD_BKLT_REM
LCD_BKLT_REM-Parameter
Parameter
Parametertyp
Datentyp
Beschreibung
Enable
Eingang
BOOL
Anweisung aktivieren.
TRUE: REM_LCD_BKLT ausführen, alle aktuellen Hintergrundbeleuchtungseinstellungen überschreiben.
FALSE: REM_LCD_BKLT wird deaktiviert, und die Remote-LCD-Menüeinstellungen werden wirksam.
Color
Eingang
UINT
Farbcode der Hintergrundbeleuchtung:
  • 0: Weiß
  • 1: Blau
  • 2: Rot
  • 3: Grün
  • 4-65535: Reserviert
Mode
Eingang
UINT
  • 0: Dauerhaft AUS
  • 1: Dauerhaft EIN
  • 2: Flash (Intervall von 1 s)
  • 3-65535: Reserviert
LCD_BKLT_REM
Ausgang
BOOL
TRUE: Anweisung erfolgreich ausgeführt.
FALSE: Fehler bei Ausführung der Anweisung aufgetreten.
Sts
Ausgang
UINT
Status des Remote-LCD-Vorgangs.
LCD_BKLT_REM-Statuscodes:
  • 0: Aktivierungseingabe ist falsch.
  • 1: Erfolg.
  • 2: Remote-LCD nicht erkannt.
    Kann in folgenden Fällen auftreten:
    • Remote-LCD ist nicht physisch am Controller angeschlossen oder die Verdrahtung ist fehlerhaft.
    • Einstellungen des seriellen Anschlusses sind anders als von der Remote-LCD gefordert.
  • 3: Verbindungsfehler.
    Kann auftreten, wenn es einen Fehler mit dem internen Status der Maschine gibt, z. B. Inkompatibilität zwischen Controller-Firmware-Version und RLCD-Firmware-Version.
  • 4: Ungültiger Farbcode.
  • 5: Ungültiger Modus.
  • 6-65535: Reserviert.

LCD_BKLT_REM-Beispiele

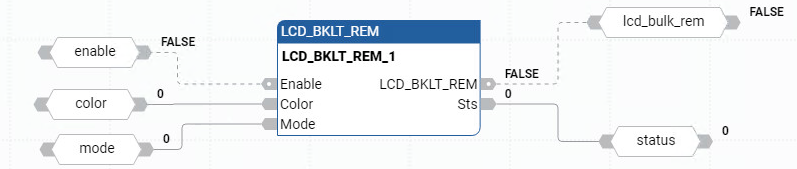

Beispiel für ein LCD_BKLT_REM-Funktionsblockdiagramm
Beispiel für einen LCD_BKLT_REM-Kontaktplan
Beispiel für einen LCD_BKLT_REM-Kontaktplan

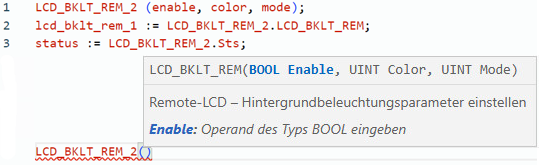

Beispiel für strukturierten LCD_BKLT_REM-Text
Beispiel für strukturierten LCD_BKLT_REM-Text
