LCD

Die LCD-Anweisung zeigt eine Zeichenfolge oder eine Zahl auf dem optionalen LCD-Bildschirm an.
Unterstützte Sprachen: Funktionsblockdiagramm, Kontaktplan und Strukturierter Text.
Diese Anweisung gilt für
Micro810
 LC10-Controller.
LCD
LCD
LCD-Parameter
Parameter
Parametertyp
Datentyp
Beschreibung
Enable
Eingang
BOOL
Anweisung aktivieren.
  • TRUE: Das LCD wechselt statt dem E/A-Statusbildschirm zum benutzerdefinierten Bildschirm (Zeichenfolgen werden auf dem LCD-Modul angezeigt).
  • FALSE: Das LCD zeigt den Inhalt der E/A-Statusbildschirm an.
Line1
Eingang
STRING
Zeichenfolge, die in Zeile 1 des LCD-Moduls angezeigt wird.
Line2
Eingang
STRING
Zeichenfolge, die in Zeile 2 des LCD-Moduls angezeigt wird.
Line3
Eingang
STRING
Zeichenfolge, die in Zeile 3 des LCD-Moduls angezeigt wird.
Line4
Eingang
STRING
Zeichenfolge, die in Zeile 4 des LCD-Moduls angezeigt wird.
LCD
Ausgang
BOOL
TRUE: Funktion ist aktiviert.

LCD-Beispiele

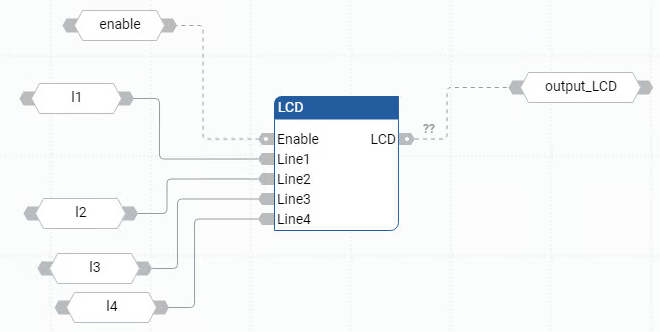

Beispiel für ein LCD-Funktionsblockdiagramm
Beispiel für ein LCD-Funktionsblockdiagramm

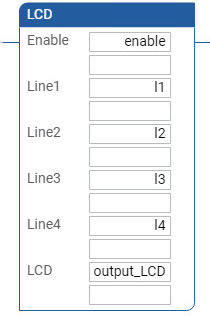

Beispiel für einen LCD-Kontaktplan
Beispiel für einen LCD-Kontaktplan

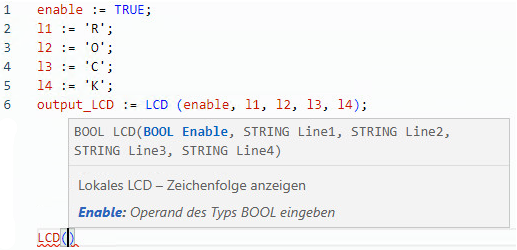

Beispiel für strukturierten LCD-Text
(* ST Equivalence: *)

TESTOUTPUT := LCD(LCDENABLE, LINE1, LINE2, LINE3, LINE4) ;

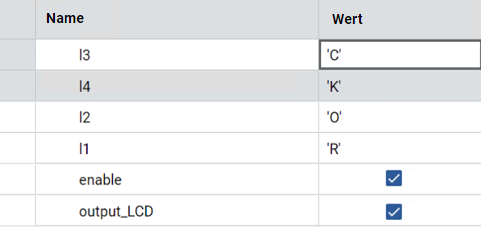

Ergebnisse
Ergebnisse
