KEY_READ (Lesen der Tasten auf LCD-Modul)

Die KEY_READ-Anweisung liest den Tastenstatus auf dem optionalen LCD-Modul, wenn die Benutzeranzeige aktiv ist.
Unterstützte Sprachen: Funktionsblockdiagramm, Kontaktplan und Strukturierter Text.
Diese Anweisung gilt für
Micro810
 LC10-Controller.
KEY_READ
KEY_READ
KEY_READ-Parameter
Parameter
Parametertyp
Datentyp
Beschreibung
Enable
Eingang
BOOL
Aktiviert den Anweisungsblock.
  • TRUE: Aktiviert das Lesen der Tasten auf der Remote-LCD-Tastatur.
  • FALSE: Deaktiviert das Lesen der Tasten auf der Remote-LCD-Tastatur.
CKYL
Ausgang
BOOL
TRUE: ESC-Taste für länger als 2 Sekunden gedrückt.
EKYL
Ausgang
BOOL
TRUE: OK-Taste für länger als 2 Sekunden gedrückt.
CKY
Ausgang
BOOL
TRUE: ESC-Taste gedrückt.
EKY
Ausgang
BOOL
TRUE: OK-Taste gedrückt.
UKY
Ausgang
BOOL
TRUE: Nach oben-Taste gedrückt.
DKY
Ausgang
BOOL
TRUE: Nach unten-Taste gedrückt.
LKY
Ausgang
BOOL
TRUE: Nach links-Taste gedrückt.
RKY
Ausgang
BOOL
TRUE: Nach rechts-Taste gedrückt.

KEY_READ-Beispiele

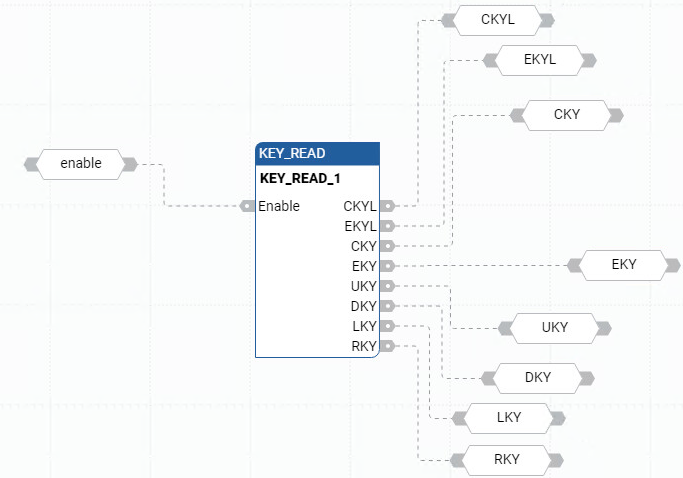

Beispiel für ein KEY_READ-Funktionsblockdiagramm
Beispiel für ein KEY_READ-Funktionsblockdiagramm

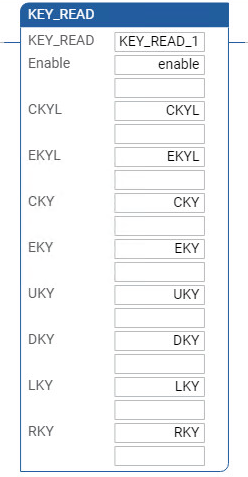

Beispiel für einen KEY_READ-Kontaktplan
Beispiel für einen KEY_READ-Kontaktplan

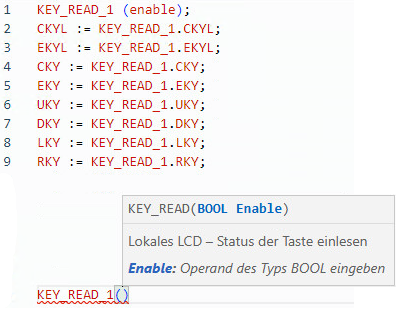

Beispiel für strukturierten KEY_READ-Text
Beispiel für strukturierten KEY_READ-Text
(* ST Equivalence: *)

KEY_READ_1(KEYENABLE) ;

KEY_EKYL := KEY_READ_1.EKYL ;

KEY_CKY := KEY_READ_1.CKY ;

KEY_EKY := KEY_READ_1.EKY ;

KEY_UKY := KEY_READ_1.UKY ;

KEY_DKY := KEY_READ_1.DKY ;

KEY_RKY := KEY_READ_1.RKY ;

KEY_LKY := KEY_READ_1.LKY ;
