UID (Interrupt deaktivieren)

Die UID-Anweisung deaktiviert die ausgewählten Benutzer-Interrupts.
Unterstützte Sprachen: Funktionsblockdiagramm, Kontaktplan und Strukturierter Text.
Diese Anweisung gilt für
Micro820
 L20E-,
Micro850
 L50E- und
Micro870
 L70E-Controller.
UID
UID
UID-Parameter
Parameter
Parametertyp
Datentyp
Beschreibung
Enable
Eingang
BOOL
Anweisung aktivieren.
  • TRUE: Deaktivierungsvorgang starten.
  • FALSE: Funktion nicht ausführen.
IRQType
Eingang
UDINT
Verwenden Sie die STI-vordefinierten Datenworte.
  • IRQ_EII0
  • IRQ_EII1
  • IRQ_EII2
  • IRQ_EII3
  • IRQ_EII4
  • IRQ_EII5
  • IRQ_EII6
  • IRQ_EII7
  • IRQ_HSC0
  • IRQ_HSC1
  • IRQ_HSC2
  • IRQ_HSC3
  • IRQ_HSC4
  • IRQ_HSC5
  • IRQ_STI0
  • IRQ_STI1
  • IRQ_STI2
  • IRQ_STI3
  • IRQ_UFR
  • IRQ_UPM0
  • IRQ_UPM1
  • IRQ_UPM2
  • IRQ_UPM3
  • IRQ_UPM4
UID
Ausgang
BOOL
Strompfadstatus (entspricht „Enable“).

UID-Beispiele

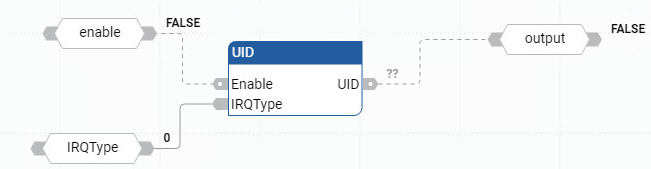

Beispiel für ein UID-Funktionsblockdiagramm
Beispiel für ein UID-Funktionsblockdiagramm
Beispiel für einen UID-Kontaktplan
Beispiel für einen UID-Kontaktplan
Beispiel für einen UID-Kontaktplan
Beispiel für einen UID-Kontaktplan

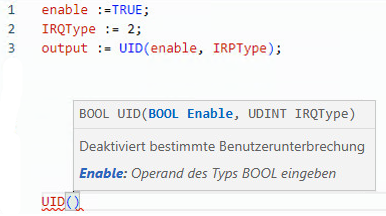

(* ST Equivalence: *)

TESTOUTPUT := UID(TESTENABLE, 2) ;

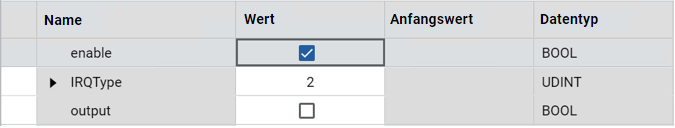

Ergebnisse
Ergebnisse
