SCALER (Skalieren)

Unterstützte Sprachen: Funktionsblockdiagramm, Kontaktplan und Strukturierter Text.

Diese Anweisung gilt für die Controller

Micro810

LC10,

Micro820

L20E,

Micro850

L50E und

Micro870

L70E.

SCALER-Parameter
Parameter	Parametertyp	Datentyp	Beschreibung
EN	Eingang	BOOL	Anweisungsblock aktivieren. TRUE: Ausführung der Skalierungsgleichung FALSE: Keine Skalierungsgleichung vorhanden Gilt nur für Kontaktplan-Programme.
Input	Eingang	REAL	Eingangssignal. Die Eingabe ist nicht durch InputMin und InputMax beschränkt. Um die Eingabe zu beschränken ist eine LIM-Anweisung erforderlich, damit die Eingabe angepasst ist, bevor sie in die SCALER-Anweisung eingegeben wird.
InputMin	Eingang	REAL	Neigung und Offset-Wert ermitteln.
InputMax	Eingang	REAL	Neigung und Offset-Wert ermitteln.
OutputMin	Eingang	REAL	Neigung und Offset-Wert ermitteln.
OutputMax	Eingang	REAL	Neigung und Offset-Wert ermitteln.
Output	Ausgang	REAL	Skalierter Ausgang. Der Ausgang ist nicht zwischen OutputMin und OutputMax festgelegt.
ENO	Ausgang	BOOL	Aktivieren der Ausgabe. Gilt nur für Kontaktplan-Programme.

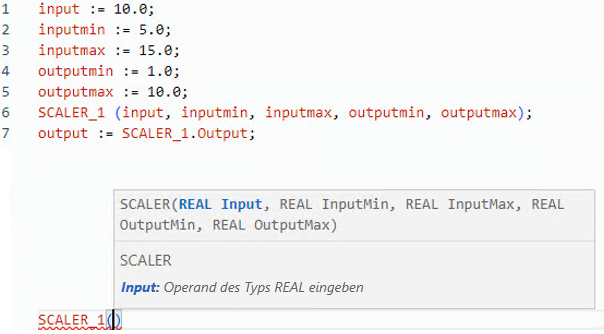

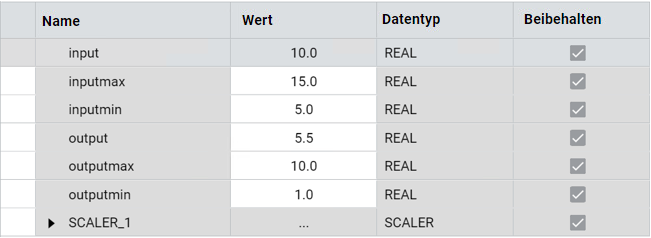

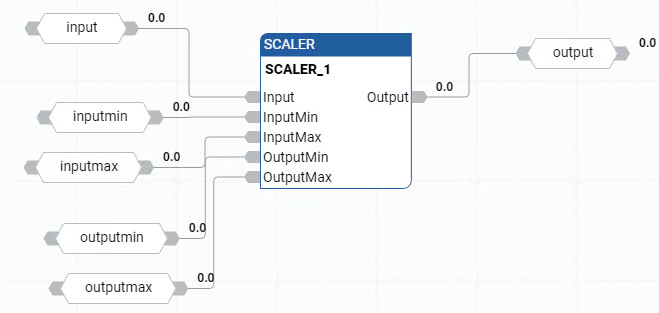

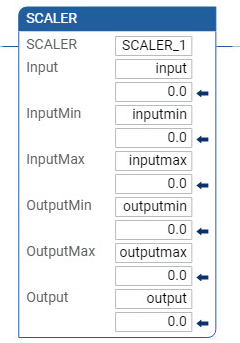

SCALER-Beispiele

(* ST equivalence: SCALER1 is an instance of SCALER block *)

SCALER1(Signal_In, 4.0, 20.0 , 0.0 , 150.0 ) ;

Out_Temp := SCALER1.Output ;
