PWM (Pulsweitenmodulation)

Die PWM-Anweisung schaltet den PWM-Ausgang für einen konfigurierten PWM-Kanal ON oder OFF.

Dieser Anweisungsblock wird mit

Micro820

L20E-Controllern verwendet und unterstützt einen PWM-Kanal (über den integrierten Ausgangskanal 6).

Unterstützte Sprachen: Funktionsblockdiagramm, Kontaktplan und Strukturierter Text.

Diese Anweisung gilt für die

Micro820

L20E-Controller.

PWM-Parameter
Parameter	Parametertyp	Datentyp	Beschreibung
Enable	Eingang	BOOL	Anweisungsblock aktivieren. Diese Ebene wird durch einen Anweisungsblock ausgelöst. TRUE: Status aktualisieren. PWM wird je nach On-Eingangsparameter und gültiger Konfiguration aktiv oder inaktiv. FALSE: Nur Status wird aktualisiert. Der PWM-Zustand (aktiv oder inaktiv) ist nicht betroffen.
On	Eingang	BOOL	Schaltet den PWM-Ausgang ON bzw. auf „Aktiv“ oder OFF bzw. auf „Inaktiv“. TRUE: Der PWM-Ausgang wird aktiviert oder ist mit der letzten gültigen Konfiguration weiterhin aktiv. Die Ausgangs-LED ist eingeschaltet, wenn PWM aktiv ist, auch wenn der Arbeitszyklus auf 0 % eingestellt wurde. FALSE: Der PWM-Ausgang ist inaktiv, wenn die Konfiguration ebenfalls gültig ist.
Freq	Eingang	UDINT	Impuls-Frequenz. 1 bis 100.000 Hz
DutyCycle	Eingang	UINT	Impuls-Arbeitszyklus. 0–1000 (0-100 %)
ChType	Eingang	UINT	Kanaltyp. 0: Integriert 1: Einsteck-Modul 2: Erweiterung
ChSlot	Eingang	UINT	Kanalsteckplatz. 0: Integriert
ChNum	Eingang	UINT	Kanalnummer. 0: PWM CH0
ENO	Ausgang	BOOL	Aktivieren der Ausgabe. Gilt nur für Kontaktplan-Programme.
Sts	Ausgang	UINT	PWM-Statuscodes: 00: Funktionsblock nicht aktiviert (kein Betrieb). 01: PWM-Konfiguration erfolgreich 02: Ungültiger Arbeitszyklus 03: Ungültige Frequenz 04: Ungültiger Kanaltyp 05: Ungültiger Kanalsteckplatz 06: Ungültige Kanalnummer 07: Ungültiger Katalog. Die PWM-Funktion wird im verwendeten Katalog nicht unterstützt

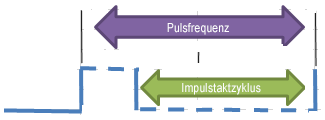

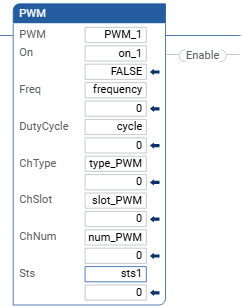

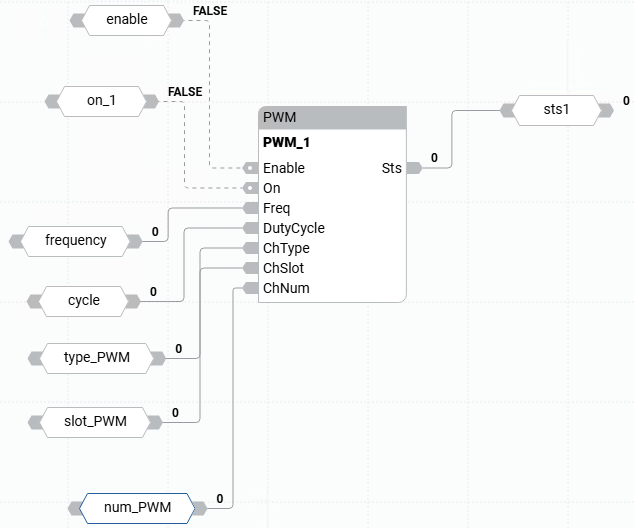

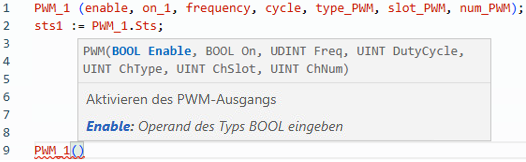

PWM-Beispiele
