IOM (sofortige Ausgabe)

Aktualisieren der Ausgaben vor normalem Ausgabescan.
Details zum Betrieb: In der Regel zum Ende eines Interrupt-Programms verwendet, um Ausgänge, die umgehend gescannt und aktualisiert werden, auszuwählen oder zu maskieren.
Unterstützte Sprachen: Funktionsblockdiagramm, Kontaktplan und Strukturierter Text.
Diese Anweisung gilt für
Micro850
 L50E- und
Micro870
 L70E-Controller.
IOM
IOM
IOM-Parameter
Parameter
Parametertyp
Datentyp
Beschreibung
Enable
Eingang
BOOL
Anweisungsblock aktivieren.
  • TRUE: Anweisung ausführen
  • FALSE: Nicht ausführen
OutputType
Eingang
USINT
Identifiziert den Typ der Ausgabe:
  • 0: Integrierter Ausgang
  • 1: Plug-In-Ausgang
OutputSlot
Eingang
USINT
Identifiziert den Ausgangs-Steckplatz:
  • 0: Integrierter Ausgang
  • 1,2,3,4,5: Plug-In-Steckplatznummer (Steckplätze werden von links nach rechts, beginnend mit Nummer 1, nummeriert.)
Bei integrierten Ausgängen: immer 0.
Für Einsteck-Module Einsteckplätze 1, 2, 3, 4, 5 verwendet (Steckplatz-Nummer des Moduls, wobei die Nummerierung von links bei 1 beginnt).
Sts
Ausgang
USINT
Sofortiger Ausgangsscanstatus.
IOM-Statuscodes (Sts):
  • 0x00: Nicht aktiviert (es wird keine Aktion ausgeführt)
  • 0x01: Eingangs-/Ausgangsscan erfolgreich durchgeführt
  • 0x02: Eingangs-/Ausgangstyp ungültig
  • 0x03: Steckplatz für Eingang/Ausgang ungültig
ENO
Ausgang
BOOL
Aktivieren der Ausgabe.
  • TRUE: Ausgang aktualisiert
  • FALSE: Ausgang nicht aktualisiert
Gilt nur für Kontaktplan-Programme.

IOM-Beispiele

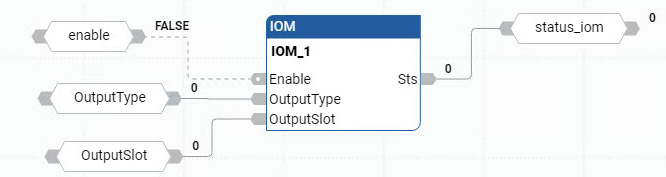

Beispiel für ein IOM-Funktionsblockdiagramm
Beispiel für ein IOM-Funktionsblockdiagramm
Beispiel für einen IOM-Kontaktplan
Beispiel für einen IOM-Kontaktplan

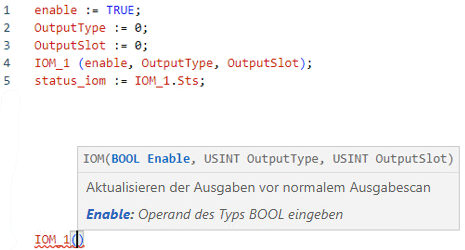

Beispiel für strukturierten IOM-Text
Beispiel für strukturierten IOM-Text

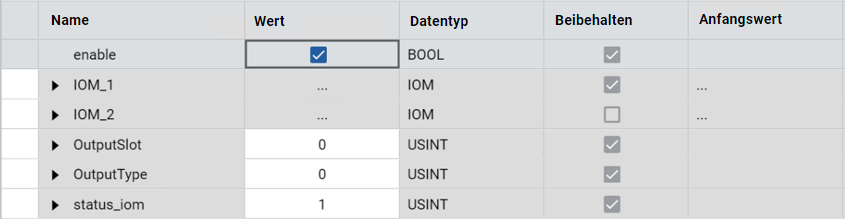

Ergebnisse
Ergebnisse
