HSCE_READ_STS

Die Anweisung dient zum Auslesen des aktuellen HSC-Status.
Unterstützte Sprachen: Funktionsblockdiagramm, Kontaktplan und Strukturierter Text.
Diese Anweisung gilt für
Micro820
 L20E-,
Micro850
 L50E- und
Micro870
 L70E-Controller.
HSCE_READ_STS
HSCE_READ_STS
HSCE_READ_STS-Parameter
Parameter
Parametertyp
Datentyp
Beschreibung
Enable
Eingang
BOOL
Wenn die Option Enable True ist, wird HSC2StsInfo aktualisiert.
Channel
Eingang
HSCE_CHANNEL
Der HSCE-Kanal.
Valid
Ausgang
BOOL
HSC2StsInfo ist gültig bei TRUE.
HSCEStsInfo
Ausgang
HSCE_STS
Grenzwert des Zählerüberlaufs.
Error
Ausgang
BOOL
Gibt an, dass ein Fehler aufgetreten ist.
ErrorID
Ausgang
UINT
Wenn ein Fehler auftritt, enthält ErrorID die HSCE-Fehlercodes.

HSCE_READ_STS-Beispiele

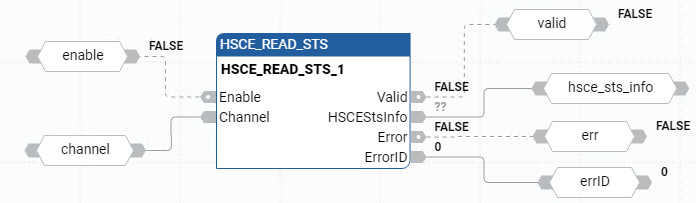

Beispiel für ein HSCE_READ_STS-Funktionsblockdiagramm
Beispiel für ein HSCE_READ_STS-Funktionsblockdiagramm

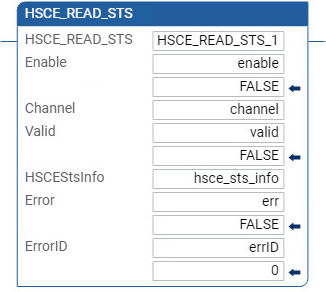

Beispiel für einen HSCE_READ_STS-Kontaktplan
Beispiel für einen HSCE_READ_STS-Kontaktplan

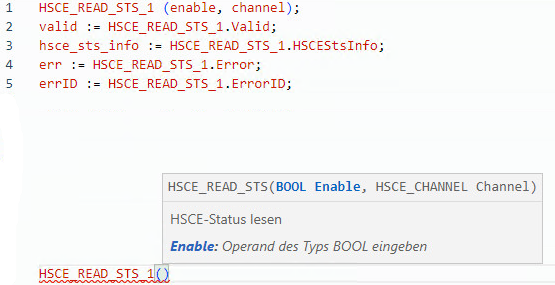

Beispiel für strukturierten HSCE_READ_STS-Text
Beispiel für strukturierten HSCE_READ_STS-Text
