HSCE_CFG
Die HSCE_CFG-Anweisung dient zur Konfiguration für Hochgeschwindigkeitszähler.
Unterstützte Sprachen: Funktionsblockdiagramm, Kontaktplan und Strukturierter Text.
Diese Anweisung gilt für
Micro820
L20E-, Micro850
L50E- und Micro870
L70E-Controller.HSCE_CFG
Parameter | Parametertyp | Datentyp | Beschreibung |
|---|---|---|---|
Execute | Eingang | BOOL | Die Anstiegsflanke initiiert die HSC-Konfiguration (HSCE Enable sollte FALSE entsprechen). Die Abstiegsflanke löscht alle Ausgangswerte. |
Channel | Eingang | HSCE_CHANNEL | Der HSCE-Kanal. |
InitAccumulator | Eingang | LINT | Anfangswert des Akkumulators. |
OFSetting | Eingang | LINT | Grenzwert des Zählerüberlaufs. |
UFSetting | Eingang | LINT | Grenzwert des Zählerunterlaufs. |
HPSetting | Eingang | LINT | Obere Voreinstellung (HP) des HSCE. |
LPSetting | Eingang | LINT | Untere Voreinstellung (LP) des HSCE. |
PLS_Offset | Eingang | USINT | Versatz zum Starten im PLS-Datenarray. |
OutputMask | Eingang | UDINT | Ausgabemaske für die Funktion des programmierbaren Endschalters (PLS). |
HPOutput | Eingang | UDINT | Status der Ausgänge mit oberer Voreinstellung. |
LPOutput | Eingang | UDINT | Status der Ausgänge mit unterer Voreinstellung. |
Done | Ausgang | BOOL | HSC-Konfigurationsaktion (initiiert durch diese Anweisung) wurde erfolgreich ausgeführt. |
Error | Ausgang | BOOL | Gibt an, dass ein Fehler aufgetreten ist. |
HSCE_CGF-Beispiele

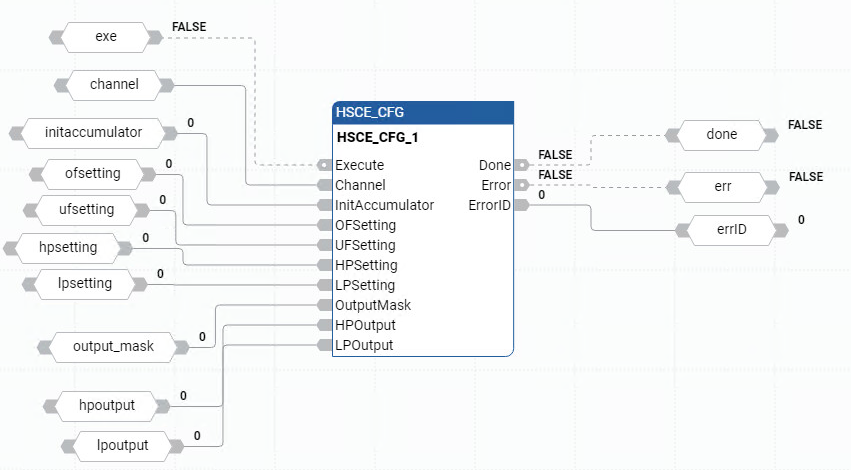

Beispiel für ein HSCE_CGF-Funktionsblockdiagramm

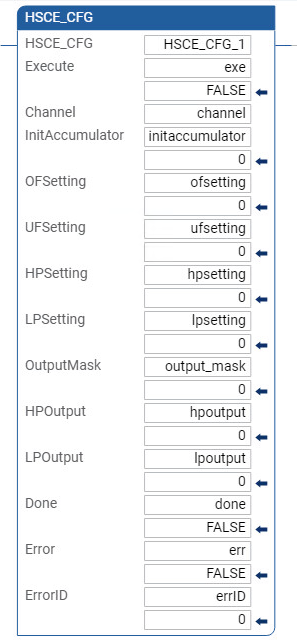

Beispiel für einen HSCE_CGF-Kontaktplan

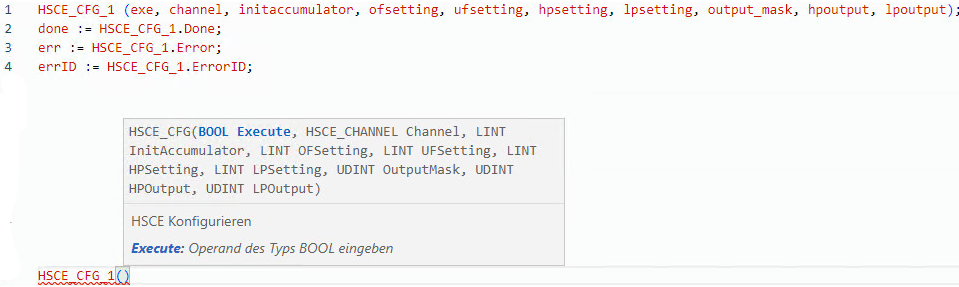

Beispiel für strukturierten HSCE_CGF-Text
