HSC_SET_STS (Hochgeschwindigkeitszählerstatus festlegen)
HSC_SET_STS legt den HSC-Zählstatus manuell fest oder setzt ihn zurück.
Details zum Betrieb: Der HSC-Funktionsblock muss für den HSC_SET_STC-Funktionsblock gestoppt werden (zählt nicht), damit der HTS-Status festgelegt oder zurückgesetzt werden kann. Wenn die HSC-Funktion nicht gestoppt wird, werden die Eingabeparameter weiterhin aktualisiert, und mithilfe von HSC_SET_STS vorgenommene Änderungen werden ignoriert.
Unterstützte Sprachen: Funktionsblockdiagramm, Kontaktplan und Strukturierter Text.
Diese Anweisung gilt für
Micro850
L50E- und Micro870
L70E-Controller.HSC_SET_STS
Parameter | Parametertyp | Datentyp | Beschreibung |
|---|---|---|---|
Enable | Eingang | BOOL | Anweisungsblock aktivieren.
|
HscID | Eingang | UINT | Legt den HSC-Status manuell fest oder setzt ihn zurück. |
Mode1Done | Eingang | BOOL | Modus 1A oder 1B Zählung wird durchgeführt. Dieses Bit kann eingestellt oder zurückgesetzt werden, wenn HSC nicht zählt. |
HPReached | Eingang | BOOL | Hoher Voreinstellungswert erreicht. Dieses Bit kann eingestellt oder zurückgesetzt werden, wenn HSC nicht zählt. |
LPReached | Eingang | BOOL | Niedriger Voreinstellungswert erreicht. Dieses Bit kann eingestellt oder zurückgesetzt werden, wenn HSC nicht zählt. |
OFOccurred | Eingang | BOOL | Ein Überlauf ist aufgetreten. Dieses Bit kann eingestellt oder zurückgesetzt werden, wenn HSC nicht zählt. |
UFOccurred | Eingang | BOOL | Ein Unterlauf ist aufgetreten. Dieses Bit kann eingestellt oder zurückgesetzt werden, wenn HSC nicht zählt. |
Sts | Ausgang | UINT | Statuscodes werden in den HSC-Statuscodes (Sts) definiert. |
ENO | Ausgang | BOOL | Ausgang wird aktiviert. Gilt für Kontaktplan-Programme. |
HSC-Statuscodes (STS)
Statuscode | Statusbeschreibung |
|---|---|
0x00 | Keine Aktion ergriffen (nicht aktiviert). |
0x01 | HSC-Ausführung erfolgreich. |
0x02 | HSC-Befehl ungültig. |
0x03 | HSC-ID außerhalb des Gültigkeitsbereichs. |
0x04 | HSC-Konfigurationsfehler. |
HSC_SET_STS-Beispiele

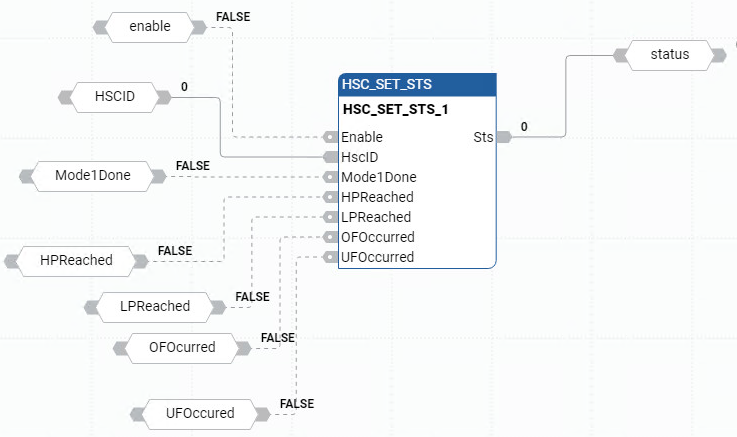

Beispiel für ein HSC_SET_STS-Funktionsblockdiagramm

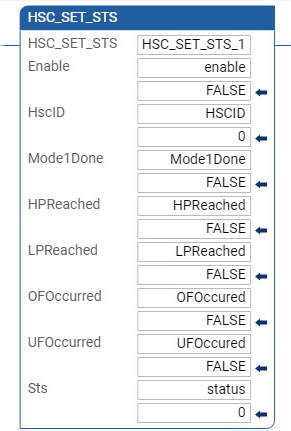

Beispiel für einen HSC_SET_STS-Kontaktplan

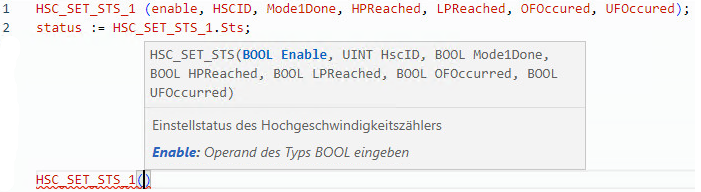

Beispiel für strukturierten HSC_SET_STS-Text
